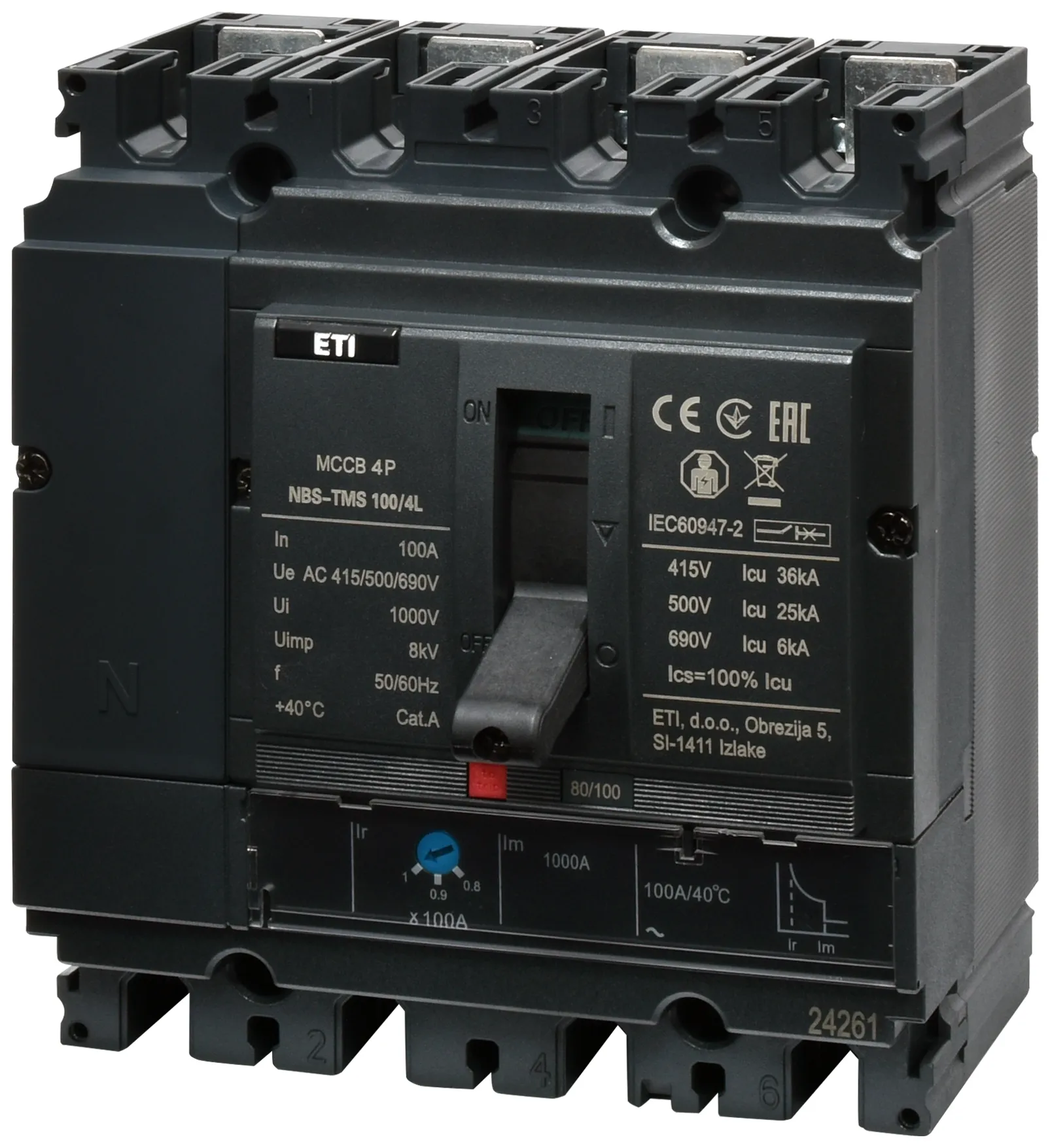

Öntöttházas megszakító NBS-TMS 100/4S 100A 4P 004673037
Műszaki adatok
- Cikkszám:
- 004673037
- Leírás:
- NBS-TMS 100/4S 100A 4P
- Osztály:
- Öntöttházas megszakító
- Névleges áram:
- 100
- Pólusok száma:
- 4
- Csatlakozás típusa:
- Homlokoldali csatlakozás
- Névleges lökőfeszültség állóság Uimp (kV):
- 8
- Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):
- 50
- Névleges üzemi feszültség (V AC):
- 690
- Névleges szigetelési feszültség (V):
- 800
- Állítható termikus kioldás:
- 0,8-1
- Beállítható mágneses kioldás:
- 10In
- Állítható vagy fix:
- Állítható
- Szabványok:
- 60947
Dokumentumok
Logisztikai adatok
Termék
- Vámtarifaszám
- 85362090
1. szintű csomagolás
- Alapcsomagolási egység (db)
- 1
- Alapcsomagolás ean kódja
- 3838895937036
- Alapcsomagolási egység súlya
- 2.17 kg
2. szintű csomagolás
- Mennyiség
- 12
- EAN kód
- 3838895937043
- Súly
- 27.04 kg
- Raklap - mennyiség
- 204
ETIM besorolás
- Besorolás
- EC000228
- Osztály
- Power circuit-breaker for trafo/generator/installation protection
- Rated permanent current Iu
- 100A
- Rated voltage
- 415…690V
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50kA
- Overload release current setting
- 64…80A
- Integrated earth fault protection
- Nem
- Type of electrical connection of main circuit
- Screw connection
- Device construction
- Complete device in housing
- Suitable for DIN rail (top hat rail) mounting
- Nem
- DIN rail (top hat rail) mounting optional
- Nem
- With switched-off indicator
- Igen
- With under voltage release
- Nem
- Number of poles
- 4
- Position of connection for main current circuit
- Front side
- Type of control element
- Toggle
- Complete device with protection unit
- Igen
- Motor drive integrated
- Nem
- Motor drive optional
- Igen
- Degree of protection (IP)
- IP20
NBS-TMS 100/4S 100A 4P
