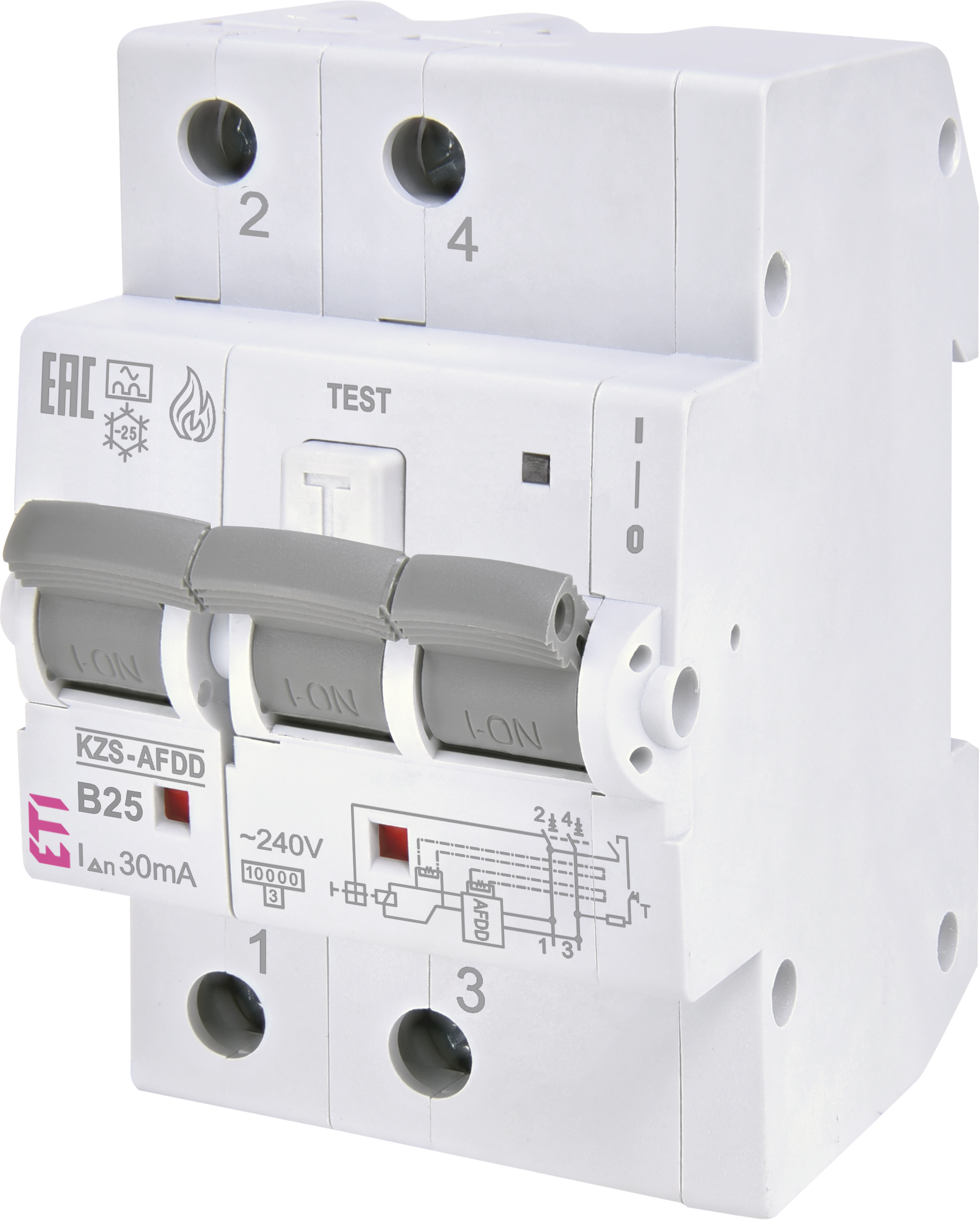

Ívhiba védelmi relé AFDD KZS-AFDD 3M2p A B25/0.03 002173816
Műszaki adatok
- Cikkszám:
- 002173816
- Leírás:
- KZS-AFDD 3M2p A B25/0.03
- Osztály:
- Ívhiba védelmi relé AFDD
- Névleges hibaáram:
- 0.03
- Áram jellege:
- A
- Névleges áram:
- 25
- Kioldási karakterisztika:
- B
- Típus:
- A
- Pólusok száma:
- 2
- Zárlati megszakítóképesség (kA):
- 10
- Névleges feszültség (V):
- 240
- Névleges frekvencia (Hz):
- 50Hz
- Névleges keresztemtszet:
- 1-25
- Szabványok:
- IEC/EN 61009-1, IEC/EN 62606
Dokumentumok
Logisztikai adatok
Termék
- Vámtarifaszám
- 85362010
- logis_net_width
- 54 mm
- logis_net_height
- 89 mm
- logis_net_depth
- 73 mm
- logis_th35_depth
- 69 mm
1. szintű csomagolás
- Alapcsomagolási egység (db)
- 1
- Alapcsomagolás ean kódja
- 3838895869030
- Alapcsomagolási egység súlya
- 0.4 kg
2. szintű csomagolás
- Mennyiség
- 33
- EAN kód
- 3838895869054
- Súly
- 13.55 kg
- Raklap - mennyiség
- 1716
ETIM besorolás
- Besorolás
- EC000905
- Osztály
- Earth leakage circuit breaker
- Number of poles (total)
- 2
- Number of protected poles
- 2
- Rated voltage
- 230V
- Rated impulse withstand voltage Uimp
- 4kV
- Rated current
- 25A
- Rated fault current
- 0,03A
- Leakage current type
- A
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to EN 61009
- 10kA
- Frequency
- 50 Hz
- Release characteristic
- B
- Ambient temperature during operating
- -25…40°C
- Width in number of modular spacings
- 3
- Built-in depth
- 69mm
- Degree of protection (IP)
- IP20
- Connectable conductor cross section solid-core
- 1…25mm²
- Connectable conductor cross section multi-wired
- 1…25mm²
Képek és diagramok
Szoftver és illesztőprogramok
A szoftvert úgy biztosítjuk, ahogy van, mindenféle garancia vagy garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javítást vagy frissítést nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
KZS-AFDD 3M2p A B25/0.03
