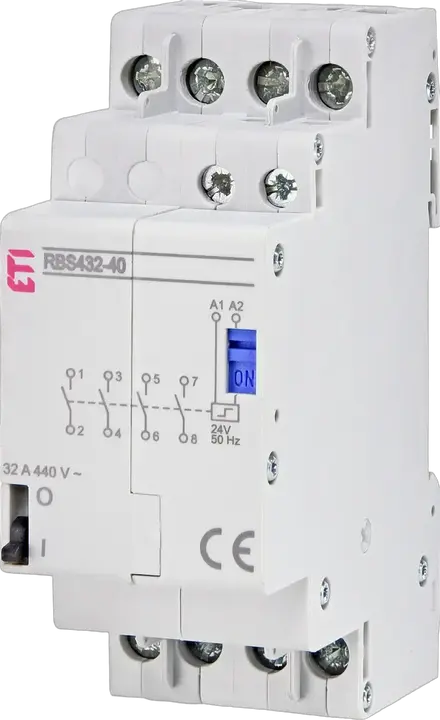

RBS432-40-24V AC Kapcsoló

ETI kód:: 002464144
Mélység (mm):: 60 mm
P (AC1 kW) (kW):: 32 kW
Katalóguscsoport:: RBS típus
Alkalmazás:: IEC/EN 60669-2-2
Névleges üzemi áram Ie AC-1/AC-7a (A):: 32 A
Vezérlő áramkör névleges feszültsége Uc (V AC): 230:: 24 V
Max. vibration resistance:: 3 g
Típus:: AC
Típus:: AC
Max. number of impulses per minute:: 32
Tárolási hőmérséklet (°C):: -30-80 °C
Max. back-up fuse for short circuit protection:: 32 A
Min. impulse duration between two impulses (ms):: 150 ms
Max. impulse duration at Uc (ms):: 1 h
Min. impulse duration at Uc (ms):: 50 ms
Distance between contacts and coil (mm):: 6 mm
Min. distance of open contacts (mm):: 3 mm
Modulok száma:: 2
Max. shock resistance (g):: 15 g
Resistance to humidity:: 95 % RH
Funkció:: Bistable Switch RBS
Tápfeszültség (V):: 24 V
I (AC1) (A):: 32 A
Feszültség típusa:: AC
Bontó érintkezők száma:: 4
Névleges frekvencia (Hz):: 50/60 Hz
Névleges áram:: 32 A
Pólusok száma:: 4
Terminal screw:: M4 (main circuit)/M3 (control circuit)
Névleges keresztemtszet:: 110 mm²
Tightening torque (Nm):: 1.2 Nm
IP védettség:: IP20
Működési hőmérséklet (°C):: -25/55 °C
Szerelési mód:: TH 35
Névleges üzemi feszültség (V AC):: 440 V
Névleges szigetelési feszültség (V):: 440 V
Hőáram Ith (A):: 32 A
Szélesség (mm):: 35 mm
Pd (W):: 12 W
Electrical cycles:: 10 000
Mechanical cycles:: 100 000
Szabványok:: IEC/EN 60669-2-2

Tartozékok

Termék

EAN code for a single product: 3838400075703
Tömeg: 200 g
Net width: 35,2 mm
Net height: 90 mm
Net depth: 67,44 mm
Stock unit of measure: pcs

Alapcsomagolás

Basic packaging quantity: 4 pcs
EAN code for a basic packaging: 3838895639954
Basic packaging weight: 0,8 kg
Basic Packaging Dimensions Height: 94 mm
Basic Packaging Dimensions Width: 72 mm
Basic Packaging Dimensions Depth: 150 mm
Basic packaging volume: 1,015 dm³

Szállítási csomagolás

Transport packaging quantity: 48 pcs
EAN code for a transport packaging: 3838895639961
Transport packaging weight: 10 kg
Transport Packaging Dimensions Height: 215 mm
Transport Packaging Dimensions Width: 175 mm
Transport Packaging Dimensions Depth: 450 mm
Transport packaging volume: 16,931 dm³
Pallet quantity: 2 832 pcs
Customs tariff: 85364900

Built-in depth: 60 mm
Suitable for manual operation: Igen
Mounting method: DIN rail
Voltage type (supply voltage): AC
Rated switch current: 32 A
Number of contacts as normally open contact: 4
Type of control voltage 1: AC
Function: Mechanical switch
Width in number of modular spacings: 2
Supply voltage(Min): 230 V
Control voltage 1(Min): 24 V
Frequency control voltage 1(Min): 50 Hz
Control voltage 1(Max): 24 V
Frequency control voltage 1(Max): 60 Hz
Supply voltage(Max): 400 V

ETIM osztályozás – 9.0 verzió

Eplan

A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.

002464144 Kapcsoló RBS432-40-24V AC ETICON Moduláris mágneskapcsolók Bistable Switch RBS 4-pole, 2 modules 32 A Nemzetközi Automatizálási, jelző és vezérlő készülékek Impulzus kapcsolók és relék Distance between contacts and coil (mm): 6 mm Max. shock resistance (g): 15 g Modulok száma: 2 Záró érintkezők száma: 0 Feszültség típusa: AC Névleges üzemi feszültség (V AC): 440 V Terminal screw: M4 (main circuit)/M3 (control circuit)Pd (W): 12 W Min. distance of open contacts (mm): 3 mm Tightening torque (Nm): 1.2 Nm-1.2 Nm Hőáram Ith (A): 32 A Electrical cycles: 10000 Váltó érintkezők száma: 0 Max. back-up fuse for short circuit protection: 32 A Funkció: Bistable Switch RBS Pólusok száma: 4 Névleges szigetelési feszültség (V): 440 V Működési hőmérséklet (°C): -25 °C/55 °C Névleges keresztemtszet: 110 mm²-110 mm² IP védettség: IP20 Szerelési mód: TH 35 I (AC1) (A): 32 A Min. impulse duration between two impulses (ms): 150 ms Mechanical cycles: 100000 Bontó érintkezők száma: 4 Szabványok: IEC/EN 60669-2-2 Tápfeszültség (V): 24 V-24 V Tárolási hőmérséklet (°C): -30 °C-80 °C Max. impulse duration at Uc (ms): 1 h Resistance to humidity: 95 % RH Szélesség (mm): 35 mm Max. number of impulses per minute: 32 Névleges áram: 32 A/32 A Min. impulse duration at Uc (ms): 50 ms Névleges frekvencia (Hz): 50 Hz/60 Hz Kapcsoló Modulok száma: 2 Funkció: Bistable Switch RBS Tápfeszültség (V): 24 V-24 V I (AC1) (A): 32 A Feszültség típusa: AC Bontó érintkezők száma: 4 Záró érintkezők száma: 0 Váltó érintkezők száma: 0 Névleges áram: 32 A/32 A Pólusok száma: 4 Névleges keresztemtszet: 110 mm²-110 mm² Tightening torque (Nm): 1.2 Nm-1.2 Nm IP védettség: IP20 Szerelési mód: TH 35 Hőáram Ith (A): 32 A Szélesség (mm): 35 mm
