002540008

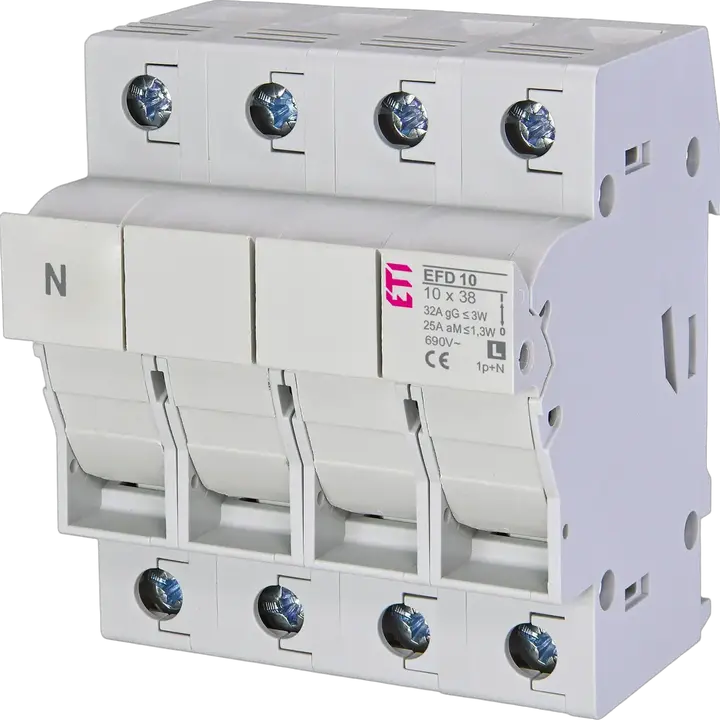

EFD 10 3p+N L Biztosítós szakaszoló
- ETI kód:
- 002540008
- Együtt használható a következővel:
- CH fuse-links
- Termékcsoport:
- LV-fuse-switch disconnector
- Katalóguscsoport:
- Kisfeszültségű biztosítós szakaszoló
- Túlfeszültségi osztály:
- III
- Típus:
- EFD
- Méret:
- 10x38
- Szerelési mód:
- DIN sín
- Pólusok száma:
- 3+N left
- Névleges feszültség AC (V):
- 690 V
- Alkalmazási kategória:
- AC-22B
- Névleges áram:
- 32 A
- Működési hőmérséklet (°C):
- -5/40 °C
- Megengedett maximális hőveszteség biztosítónként (W):
- 3 W
- Szabványok:
- IEC60947-1, IEC60947-3
- Alkalmazás:
- Residential and industrial installation
- IP védettség:
- IP20
6 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838400032621
- Tömeg
- 252 g
- Net width
- 70 mm
- Net height
- 82,9 mm
- Net depth
- 64,4 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895702221
- Basic packaging weight
- 0,812 kg
- Basic Packaging Dimensions Height
- 79 mm
- Basic Packaging Dimensions Width
- 220 mm
- Basic Packaging Dimensions Depth
- 91 mm
- Basic packaging volume
- 1,582 dm³
Szállítási csomagolás
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895702238
- Transport packaging weight
- 7,661 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1 404 pcs
- Customs tariff
- 85389099
8 ETIM
- Built-in depth
- 60 mm
- For fuse size
- 10x38 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 4
- Concurrently switching neutral conductor
- Igen
- Width in number of modular spacings
- 4
ETIM osztályozás – 9.0 verzió
