002570013

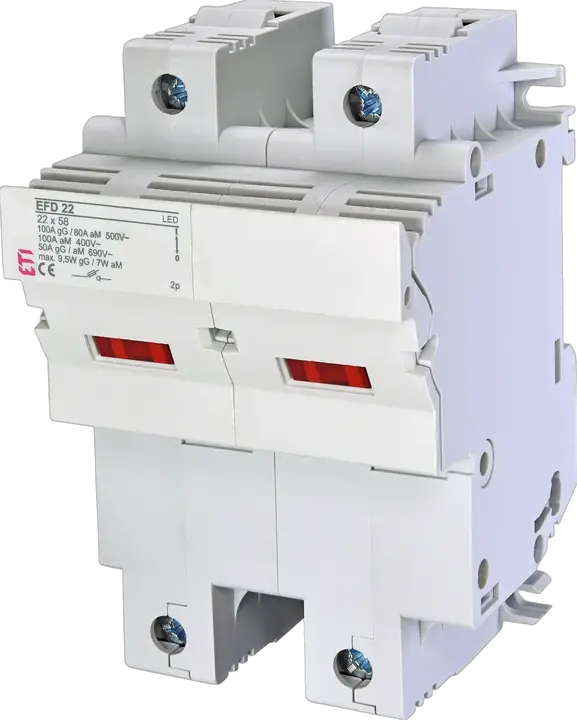

EFD 22 2p LED Biztosítós szakaszoló
- ETI kód:
- 002570013
- Együtt használható a következővel:
- CH fuse-links
- Termékcsoport:
- LV-fuse-switch disconnector
- Katalóguscsoport:
- Kisfeszültségű biztosítós szakaszoló
- Túlfeszültségi osztály:
- III
- Típus:
- EFD
- Méret:
- 22x58
- Szerelési mód:
- DIN sín
- Pólusok száma:
- 2
- Névleges feszültség AC (V):
- 690 V
- Alkalmazási kategória:
- AC-22B
- Névleges áram:
- 100 A
- Indikátor:
- LED
- Működési hőmérséklet (°C):
- -5/40 °C
- Szabványok:
- IEC60947-1, IEC60947-3
- Alkalmazás:
- Residential and industrial installation
- IP védettség:
- IP20
6 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838895745150
- Tömeg
- 321 g
- Net width
- 71,2 mm
- Net height
- 120,4 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 2 pcs
- EAN code for a basic packaging
- 3838895699781
- Basic packaging weight
- 1,083 kg
- Basic Packaging Dimensions Height
- 82 mm
- Basic Packaging Dimensions Width
- 148 mm
- Basic Packaging Dimensions Depth
- 126 mm
- Basic packaging volume
- 1,529 dm³
Szállítási csomagolás
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895699798
- Transport packaging weight
- 26,797 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 960 pcs
- Customs tariff
- 85389099
8 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 22x58 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 2
- With optical defect indication
- Igen
- Width in number of modular spacings
- 4
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
25 Címkék
002570013Biztosítós szakaszolóEFD 22 2p LEDCFuse-switch disconnectors for cylindrical fuse-linksEFDEFD 222p2pNemzetköziD, D0, C rendszerű olvadóbiztosítókBiztosítós szakaszolók és aljzatok C olvadóbiztosítókhozMéret: 22x58Típus: EFDAlkalmazás: Residential and industrial installationPólusok száma: 2Működési hőmérséklet (°C): -5 °C/40 °CIP védettség: IP20Névleges feszültség AC (V): 690 V/690 VSzerelési mód: DIN sínSzabványok: IEC60947-1, IEC60947-3Alkalmazási kategória: AC-22BNévleges áram: 100 A/100 AIndikátor: LEDBiztosítós szakaszoló Méret: 22x58 Szerelési mód: DIN sín Pólusok száma: 2 Névleges feszültség AC (V): 690 V/690 V Alkalmazási kategória: AC-22B Névleges áram: 100 A/100 A
