004641023

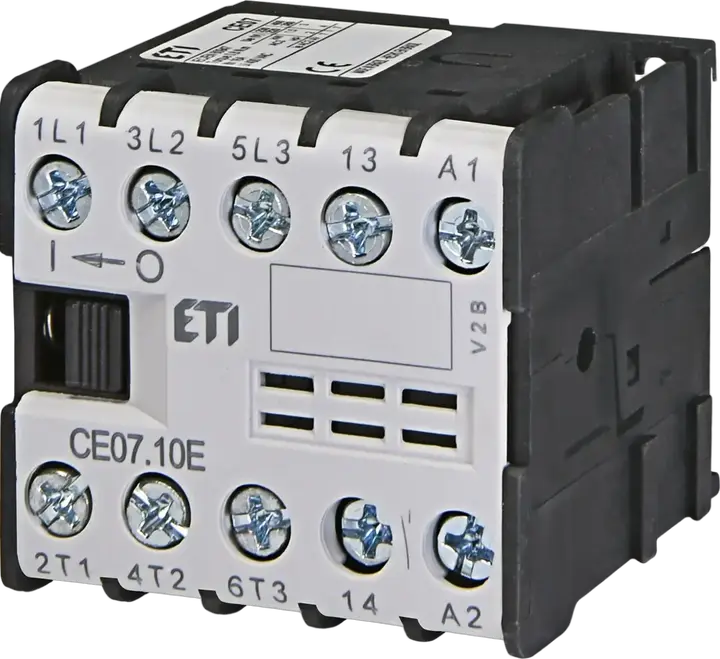

CE07.10-230V-50/60Hz Miniatűr mágneskapcsoló
- ETI kód:
- 004641023
- Pólusok száma:
- 3
- I (AC1) (A):
- 16 A
- I (AC3 400V) (A):
- 7 A
- Névleges üzemi feszültség (V AC):
- 400 V
- Vezérlő áramkör névleges feszültsége Uc (V AC): 230:
- 230 V
- Bontó érintkezők száma:
- 3
- Segédérintkezők száma (záró):
- 1
- Funkció:
- Miniature contactors
- Katalóguscsoport:
- CE, CAE, CE17 miniatűr és segéd-mágneskapcsolók
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,12 kg
- Net width
- 45,5 mm
- Net height
- 42,3 mm
- Net depth
- 44,26 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 7890355107829
- Basic packaging weight
- 0,13 kg
- Basic Packaging Dimensions Height
- 50 mm
- Basic Packaging Dimensions Width
- 47 mm
- Basic Packaging Dimensions Depth
- 47 mm
- Basic packaging volume
- 0,11 dm³
Szállítási csomagolás
- Transport packaging quantity
- 25 pcs
- EAN code for a transport packaging
- 17890355107826
- Transport packaging weight
- 0,202 kg
- Transport Packaging Dimensions Height
- 71 mm
- Transport Packaging Dimensions Width
- 253 mm
- Transport Packaging Dimensions Depth
- 298 mm
- Transport packaging volume
- 5,353 dm³
- Pallet quantity
- 4 650 pcs
- Customs tariff
- 85364900
11 ETIM
- Rated operation current Ie at AC-3, 400 V
- 7 A
- Voltage type for actuating
- AC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 1
- Rated operation power at AC-3, 400 V
- 3 kW
- Rated operation current Ie at AC-1, 400 V
- 16 A
- Rated control supply voltage AC 60 Hz(Min)
- 230 V
- Rated control supply voltage AC 50 Hz(Min)
- 230 V
- Rated control supply voltage AC 60 Hz(Max)
- 230 V
- Rated control supply voltage AC 50 Hz(Max)
- 230 V
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
24 Címkék
004641023Miniatűr mágneskapcsolóCE07.10-230V-50/60HzETICONMiniatür mágneskapcsolókMiniatür mágneskapcsolókCE07CE07CE07NemzetköziMágneskapcsolókMiniatür és segéd-mágneskapcsolók és tartozékokMiniatür és segéd-mágneskapcsolókI (AC3 400V) (A): 7 AZáró érintkezők száma: 0Névleges üzemi feszültség (V AC): 400 VVezérlő áramkör névleges feszültsége Uc (V AC): 230: 230 VSegédérintkezők száma (nyitó): 0Funkció: Miniature contactorsI (AC1) (A): 16 ABontó érintkezők száma: 3Segédérintkezők száma (záró): 1Katalóguscsoport: CE, CAE, CE17 miniatűr és segéd-mágneskapcsolókMiniatűr mágneskapcsoló TOWAR I (AC1) (A): 16 A I (AC3 400V) (A): 7 A Vezérlő áramkör névleges feszültsége Uc (V AC): 230: 230 V Bontó érintkezők száma: 3 Záró érintkezők száma: 0 Segédérintkezők száma (záró): 1 Segédérintkezők száma (nyitó): 0 Funkció: Miniature contactors Katalóguscsoport: CE, CAE, CE17 miniatűr és segéd-mágneskapcsolók

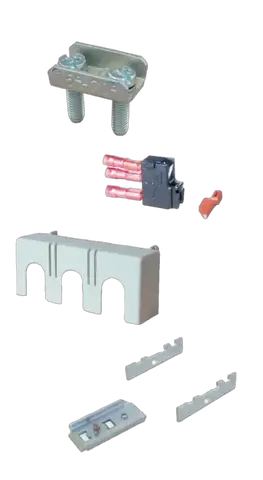

Tartozékok 4 Minden tartozék
