004652102

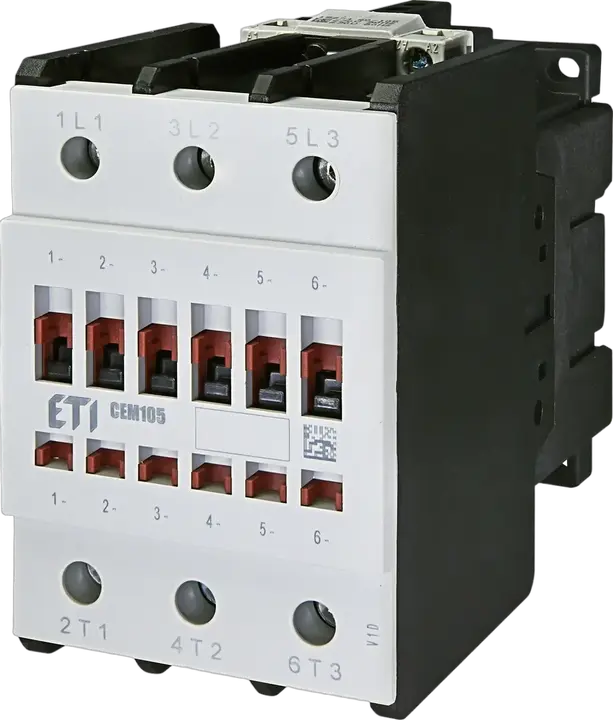

CEM105.00-110V-50/60Hz Mágneskapcsoló
- ETI kód:
- 004652102
- P (AC1 kW) (kW):
- 140 kW
- DC tekercsfeszültség Uc (V):
- 110 V
- I (AC1) (A):
- 140 A
- I (AC3 400V) (A):
- 105 A
- Névleges üzemi feszültség (V AC):
- 1 000 V
- Vezérlő áramkör névleges feszültsége Uc (V AC): 230:
- 110 V
- Pólusok száma:
- 3
- Funkció:
- Motor contactor
- Katalóguscsoport:
- CEM Mágneskapcsolók motorokhoz
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 1,47 kg
- Net width
- 75,4 mm
- Net height
- 117 mm
- Net depth
- 126 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355109069
- Transport packaging weight
- 1,46 kg
- Transport Packaging Dimensions Height
- 120 mm
- Transport Packaging Dimensions Width
- 80 mm
- Transport Packaging Dimensions Depth
- 145 mm
- Transport packaging volume
- 1,392 dm³
- Pallet quantity
- 544 pcs
- Customs tariff
- 85364900
12 ETIM
- Rated operation current Ie at AC-3, 400 V
- 105 A
- Voltage type for actuating
- AC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 3
- Rated operation power at AC-3, 400 V
- 55 kW
- Rated operation current Ie at AC-1, 400 V
- 140 A
- Rated control supply voltage AC 60 Hz(Min)
- 110 V
- Rated control supply voltage DC(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 60 Hz(Max)
- 110 V
- Rated control supply voltage AC 50 Hz(Max)
- 110 V
- Rated control supply voltage DC(Max)
- 110 V
ETIM osztályozás – 9.0 verzió
