004655144

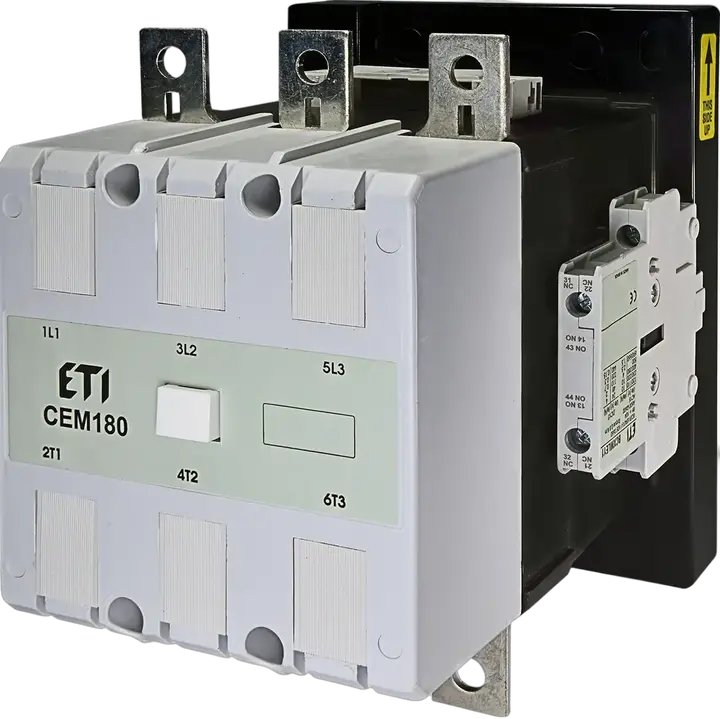

CEM180.22-400V-50/60Hz Mágneskapcsoló
- ETI kód:
- 004655144
- P (AC1 kW) (kW):
- 225 kW
- DC tekercsfeszültség Uc (V):
- 400 V
- I (AC1) (A):
- 225 A
- I (AC3 400V) (A):
- 180 A
- Névleges üzemi feszültség (V AC):
- 1 000 V
- Vezérlő áramkör névleges feszültsége Uc (V AC): 230:
- 400 V
- Pólusok száma:
- 3
- Segédérintkezők száma (záró):
- 2
- Segédérintkezők száma (nyitó):
- 2
- Funkció:
- Motor contactor
- Katalóguscsoport:
- CEM Mágneskapcsolók motorokhoz
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 3,9 kg
- Net width
- 135,9 mm
- Net height
- 180 mm
- Net depth
- 170 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355109212
- Transport packaging weight
- 5,02 kg
- Transport Packaging Dimensions Height
- 265 mm
- Transport Packaging Dimensions Width
- 190 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 13,594 dm³
- Pallet quantity
- 205 pcs
- Customs tariff
- 85364900
14 ETIM
- Rated operation current Ie at AC-3, 400 V
- 180 A
- Voltage type for actuating
- AC
- Type of electrical connection of main circuit
- Rail connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 90 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 225 A
- Rated control supply voltage AC 60 Hz(Min)
- 400 V
- Rated control supply voltage DC(Min)
- 400 V
- Rated control supply voltage AC 50 Hz(Min)
- 400 V
- Rated control supply voltage AC 60 Hz(Max)
- 400 V
- Rated control supply voltage AC 50 Hz(Max)
- 400 V
- Rated control supply voltage DC(Max)
- 400 V
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
23 Címkék
004655144MágneskapcsolóCEM180.22-400V-50/60HzETICONMotor contactor CEMMotor contactor CEMMotor contactor CEMMotor contactor CEMCEM180.22 (E)NemzetköziMágneskapcsolókMotorvezérlő CEM mágneskapcsolók, hőkioldók és tartozékokMotorvezérlő mágneskapcsolókI (AC3 400V) (A): 180 ANévleges üzemi feszültség (V AC): 1000 VVezérlő áramkör névleges feszültsége Uc (V AC): 230: 400 VSegédérintkezők száma (nyitó): 2Funkció: Motor contactorPólusok száma: 3I (AC1) (A): 225 ASegédérintkezők száma (záró): 2Katalóguscsoport: CEM Mágneskapcsolók motorokhozMágneskapcsoló TOWAR I (AC1) (A): 225 A I (AC3 400V) (A): 180 A Vezérlő áramkör névleges feszültsége Uc (V AC): 230: 400 V Pólusok száma: 3 Segédérintkezők száma (záró): 2 Segédérintkezők száma (nyitó): 2 Funkció: Motor contactor Katalóguscsoport: CEM Mágneskapcsolók motorokhoz
