004656142

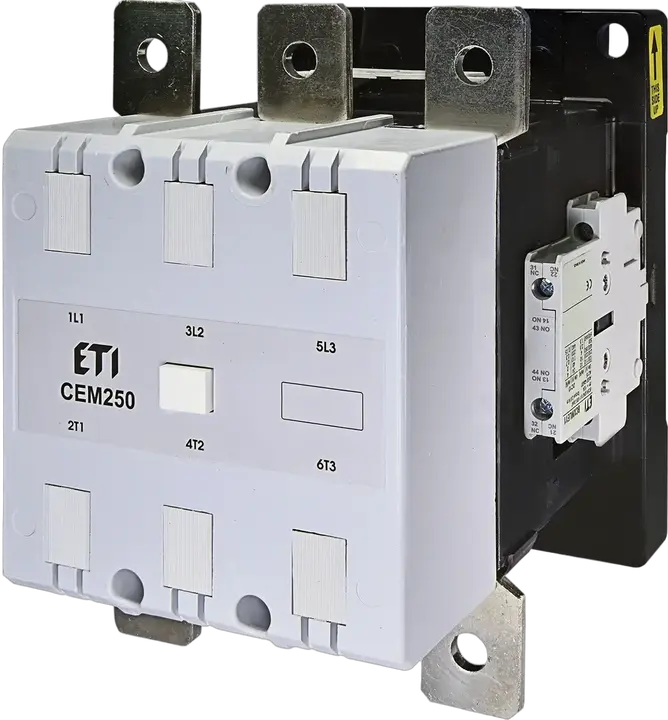

CEM250.22-110V-50/60Hz Mágneskapcsoló
- ETI kód:
- 004656142
- P (AC1 kW) (kW):
- 350 kW
- DC tekercsfeszültség Uc (V):
- 110 V
- I (AC1) (A):
- 350 A
- I (AC3 400V) (A):
- 250 A
- Névleges üzemi feszültség (V AC):
- 1 000 V
- Vezérlő áramkör névleges feszültsége Uc (V AC): 230:
- 110 V
- Pólusok száma:
- 3
- Segédérintkezők száma (záró):
- 2
- Segédérintkezők száma (nyitó):
- 2
- Funkció:
- Motor contactor
- Katalóguscsoport:
- CEM Mágneskapcsolók motorokhoz
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 6 kg
- Net width
- 145,1 mm
- Net height
- 205 mm
- Net depth
- 182,45 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355109250
- Transport packaging weight
- 6,725 kg
- Transport Packaging Dimensions Height
- 285 mm
- Transport Packaging Dimensions Width
- 195 mm
- Transport Packaging Dimensions Depth
- 295 mm
- Transport packaging volume
- 16,395 dm³
- Pallet quantity
- 133 pcs
- Customs tariff
- 85364900
14 ETIM
- Rated operation current Ie at AC-3, 400 V
- 250 A
- Voltage type for actuating
- AC
- Type of electrical connection of main circuit
- Rail connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 132 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 350 A
- Rated control supply voltage AC 60 Hz(Min)
- 110 V
- Rated control supply voltage DC(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 60 Hz(Max)
- 110 V
- Rated control supply voltage AC 50 Hz(Max)
- 110 V
- Rated control supply voltage DC(Max)
- 110 V
ETIM osztályozás – 9.0 verzió
