004656306

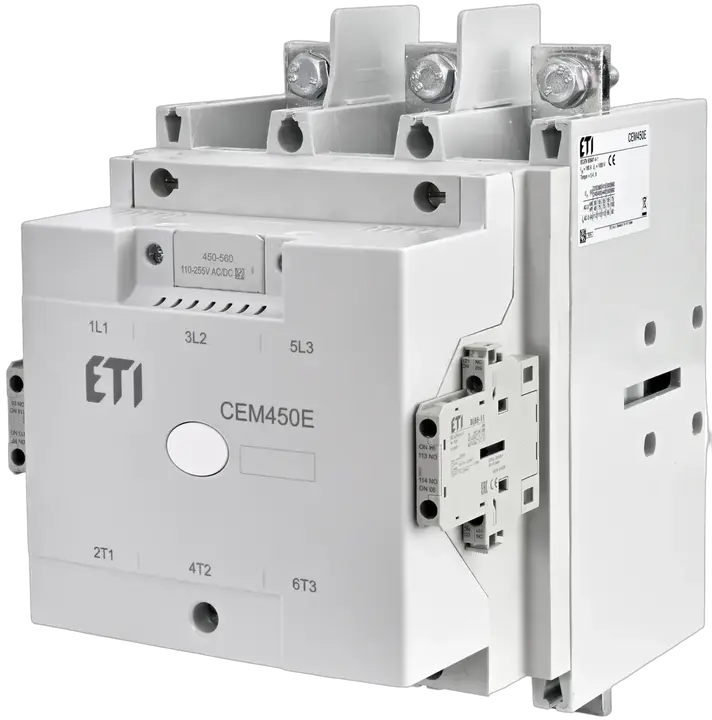

CEM450E.22-255V-AC/DC Mágneskapcsoló
- ETI kód:
- 004656306
- DC tekercsfeszültség Uc (V):
- 110-255 V
- I (AC1) (A):
- 600 A
- I (AC3 400V) (A):
- 450 A
- Pólusok száma:
- 3
- Segédérintkezők száma (záró):
- 2
- Segédérintkezők száma (nyitó):
- 2
- Funkció:
- Motor contactor
- Katalóguscsoport:
- CEM Mágneskapcsolók motorokhoz
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 12 kg
- Net width
- 182,1 mm
- Net height
- 291 mm
- Net depth
- 227 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7909522136668
- Transport packaging weight
- 12 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 270 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 21,87 dm³
- Pallet quantity
- 40 pcs
- Customs tariff
- 85364900
16 ETIM
- Rated operation current Ie at AC-3, 400 V
- 450 A
- Voltage type for actuating
- AC/DC
- Rated operation current Ie at AC-4, 400 V
- 280 A
- Type of electrical connection of main circuit
- Screw connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 260 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 600 A
- Rated operation power at AC-4, 400 V
- 150 kW
- Rated control supply voltage AC 60 Hz(Min)
- 110 V
- Rated control supply voltage DC(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 60 Hz(Max)
- 255 V
- Rated control supply voltage AC 50 Hz(Max)
- 255 V
- Rated control supply voltage DC(Max)
- 255 V
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
21 Címkék
004656306MágneskapcsolóCEM450E.22-255V-AC/DCETICONMotor contactor CEMMotor contactor CEMMotor contactor CEMMotor contactor CEMCEM450.00NemzetköziMágneskapcsolókMotorvezérlő CEM mágneskapcsolók, hőkioldók és tartozékokMotorvezérlő mágneskapcsolókI (AC3 400V) (A): 450 ASegédérintkezők száma (nyitó): 2Funkció: Motor contactorPólusok száma: 3I (AC1) (A): 600 ASegédérintkezők száma (záró): 2Katalóguscsoport: CEM Mágneskapcsolók motorokhozMágneskapcsoló TOWAR I (AC1) (A): 600 A I (AC3 400V) (A): 450 A Pólusok száma: 3 Segédérintkezők száma (záró): 2 Segédérintkezők száma (nyitó): 2 Funkció: Motor contactor Katalóguscsoport: CEM Mágneskapcsolók motorokhoz
