004661402

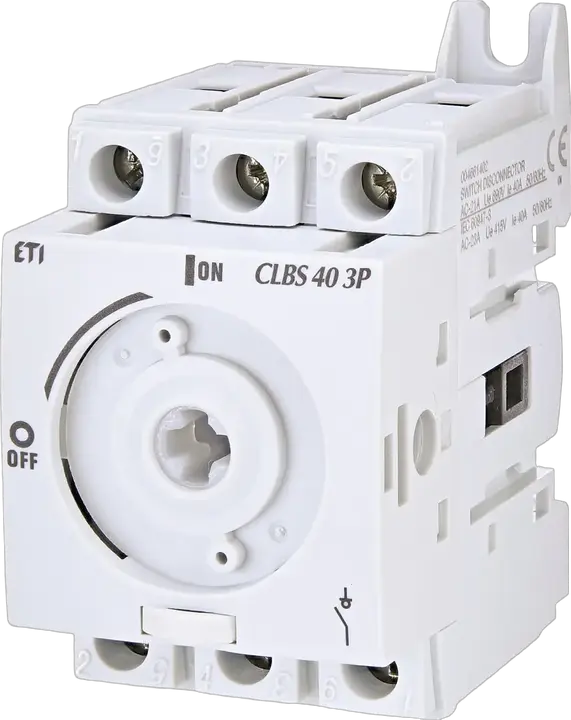

CLBS 40 3P Szakaszoló kapcsoló
- ETI kód:
- 004661402
- Névleges áram:
- 40 A
- Katalóguscsoport:
- CLBS kompakt terheléskapcsoló
- Szerelési mód:
- TH 35
- Típus:
- DIN-rail mounted
- Funkció:
- 0-1
- Pólusok száma:
- 3
- Hőáram Ith (A):
- 40 A
- Névleges üzemi áram Ie AC-21 A/B at 415V (A):
- 40 A
- Névleges szigetelési feszültség (V):
- 800 V
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 690 V
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,23 kg
- Net width
- 45 mm
- Net height
- 85 mm
- Net depth
- 65,3 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895717959
- Basic packaging weight
- 0,228 kg
- Basic Packaging Dimensions Height
- 65 mm
- Basic Packaging Dimensions Width
- 114 mm
- Basic Packaging Dimensions Depth
- 83 mm
- Basic packaging volume
- 0,615 dm³
Szállítási csomagolás
- Transport packaging quantity
- 24 pcs
- EAN code for a transport packaging
- 3838895717966
- Transport packaging weight
- 5,472 kg
- Transport Packaging Dimensions Height
- 275 mm
- Transport Packaging Dimensions Width
- 345 mm
- Transport Packaging Dimensions Depth
- 177 mm
- Transport packaging volume
- 16,793 dm³
- Pallet quantity
- 1 680 pcs
- Customs tariff
- 85365080
14 ETIM
- Version as emergency stop installation
- Igen
- Version as maintenance-/service switch
- Igen
- Version as safety switch
- Igen
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- Igen
- Rated permanent current Iu
- 40 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Rated operation power at AC-23, 400 V
- 18,5 kW
- Suitable for intermediate mounting
- Igen
- Suitable for distribution board installation
- Igen
- Version as main switch
- Igen
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004661402Szakaszoló kapcsolóCLBS 40 3PETISWITCHCompact Load Break SwitchCLBSCLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ACLBS body(no handle included) 3 POLES 16 - 125 ANemzetköziModuláris bilennő és forgó karos kapcsolókCLBS forgókaros kapcsolók 16-125ANévleges üzemi áram Ie AC-21 A/B at 415V (A): 40 A/40 ALegnagyobb névleges üzemi feszültség Ur (V AC): 690 VHőáram Ith (A): 40 AFunkció: 0-1Pólusok száma: 3Névleges szigetelési feszültség (V): 800 VSzakaszoló kapcsoló Funkció: 0-1 Pólusok száma: 3 Hőáram Ith (A): 40 A Névleges üzemi áram Ie AC-21 A/B at 415V (A): 40 A/40 A
