004773001

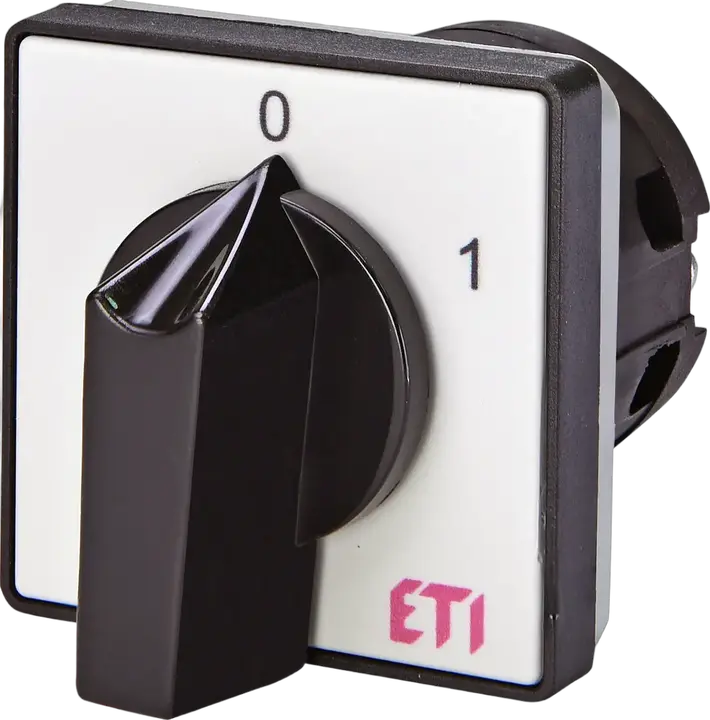

CS 16 90 U Bütykös kapcsoló
- ETI kód:
- 004773001
- Névleges áram:
- 16 A
- Katalóguscsoport:
- Bütykös kapcsoló
- Szerelési mód:
- Front mounting
- Típus:
- 0-1
- Pólusok száma:
- 1
- Hőáram Ith (A):
- 16 A
- Névleges üzemi áram Ie AC-21 at 400V (A):
- 16 A
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 400 V
- Névleges szigetelési feszültség (V):
- 690 V
- Működés:
- ON-OFF (0-1) switches with 60° switching angle
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,075 kg
- Net width
- 50,1 mm
- Net height
- 62,3 mm
- Net depth
- 68,64 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895659167
- Basic packaging weight
- 0,075 kg
- Basic Packaging Dimensions Height
- 95 mm
- Basic Packaging Dimensions Width
- 58 mm
- Basic Packaging Dimensions Depth
- 58 mm
- Basic packaging volume
- 0,32 dm³
Szállítási csomagolás
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895659174
- Transport packaging weight
- 8,5 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 2 100 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- On/Off switch
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Suitable for front mounting
- Igen
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 1
- With zero (off) position
- Igen
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Suitable for distribution board installation
- Igen
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004773001Bütykös kapcsolóCS 16 90 UETISWITCHRotary cam switchRotary cam switchRotary cam switchON-OFF switches with 60 deg. sw. angle1pNemzetköziModuláris bilennő és forgó karos kapcsolókForgókaros kapcsolókLegnagyobb névleges üzemi feszültség Ur (V AC): 400 VHőáram Ith (A): 16 AMűködés: ON-OFF (0-1) switches with 60° switching anglePólusok száma: 1Névleges szigetelési feszültség (V): 690 VNévleges üzemi áram Ie AC-21 at 400V (A): 16 ABütykös kapcsoló Pólusok száma: 1 Hőáram Ith (A): 16 A Névleges üzemi áram Ie AC-21 at 400V (A): 16 A Működés: ON-OFF (0-1) switches with 60° switching angle
