004660063

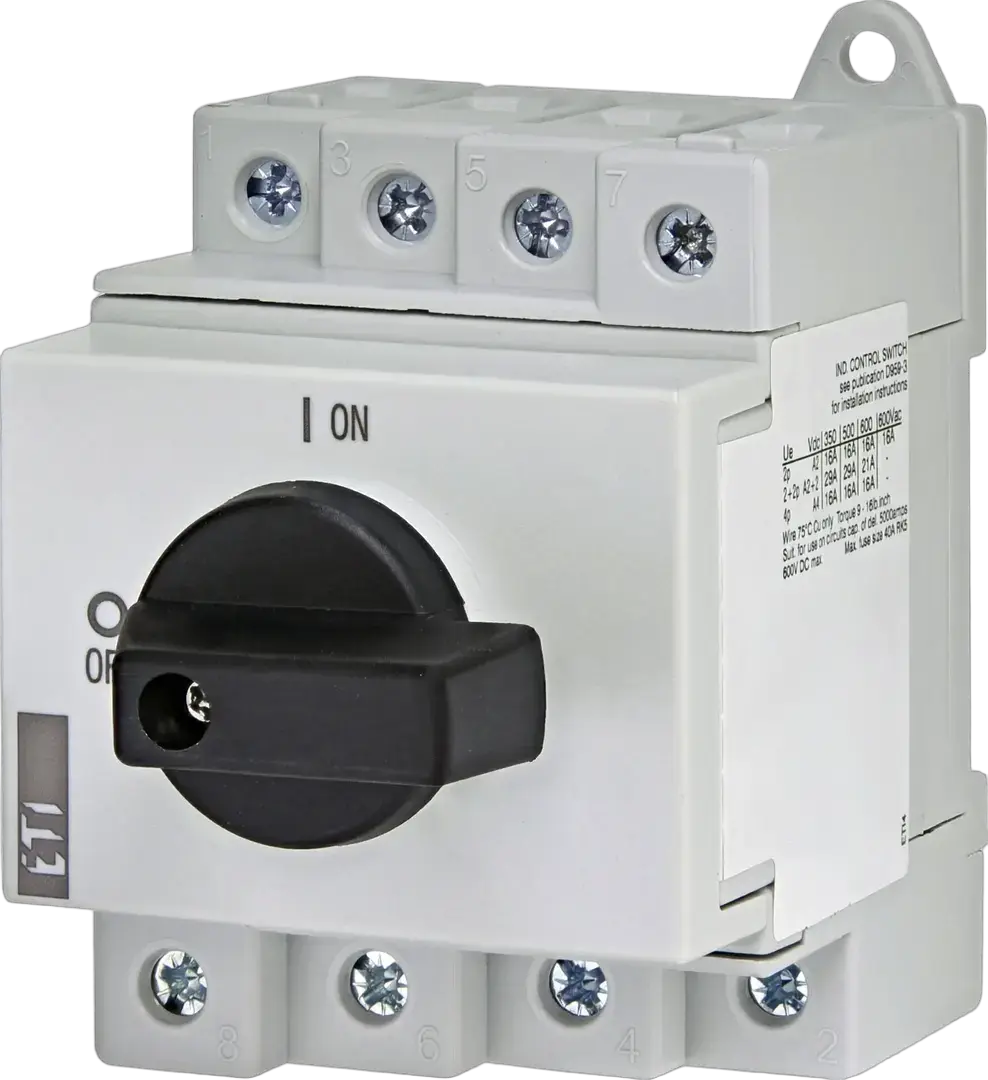

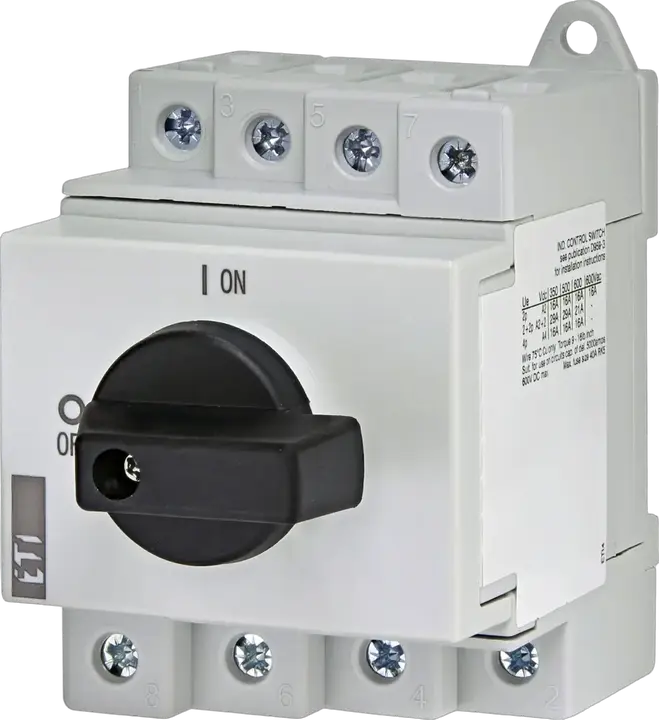

LS16 SMA A4 PV szakaszoló kapcsoló
- ETI kód:
- 004660063
- Katalóguscsoport:
- Bütykös kapcsoló
- Szerelési mód:
- TH 35
- Funkció:
- PV Switch disconnectors, 0-1
- Pólusok száma:
- 4
- Legnagyobb névleges üzemi feszültség Ur (V):
- 1 500 V
- Hőáram Ith (A):
- 16 A
- Névleges üzemi áram Ie DC-21 B at 1000V DC (A):
- 16 A
- Típus:
- DIN-rail mounted
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,15 kg
- Net width
- 60 mm
- Net height
- 95 mm
- Net depth
- 89,7 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895567622
- Basic packaging weight
- 0,24 kg
- Basic Packaging Dimensions Height
- 80 mm
- Basic Packaging Dimensions Width
- 95 mm
- Basic Packaging Dimensions Depth
- 90 mm
- Basic packaging volume
- 0,684 dm³
Szállítási csomagolás
- Transport packaging quantity
- 40 pcs
- EAN code for a transport packaging
- 3838895712886
- Transport packaging weight
- 10,28 kg
- Transport Packaging Dimensions Height
- 340 mm
- Transport Packaging Dimensions Width
- 245 mm
- Transport Packaging Dimensions Depth
- 440 mm
- Transport packaging volume
- 36,652 dm³
- Pallet quantity
- 2 560 pcs
- Customs tariff
- 85365080
16 ETIM
- Rated permanent current at AC-21, 400 V
- 16 A
- Version as maintenance-/service switch
- Igen
- Version as safety switch
- Igen
- Max. rated operation voltage Ue AC
- 440 V
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Conditioned rated short-circuit current Iq
- 5 kA
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Colour control element
- Black
- Suitable for distribution board installation
- Igen
- Version as main switch
- Igen
- Rated operating voltage(Min)
- 300 V
- Rated operating voltage(Max)
- 1 000 V
ETIM osztályozás – 9.0 verzió
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004660063PV szakaszoló kapcsolóLS16 SMA A4Green protectSwitch disconnectorSwitch disconnector LS4-pole4-pole4-poleNemzetköziModuláris bilennő és forgó karos kapcsolókSwitch disconnectors LS DCLegnagyobb névleges üzemi feszültség Ur (V): 1500 VTípus: DIN-rail mountedHőáram Ith (A): 16 AFunkció: PV Switch disconnectors, 0-1Pólusok száma: 4Névleges üzemi áram Ie DC-21 B at 1000V DC (A): 16 APV szakaszoló kapcsoló TOWAR
