002173325

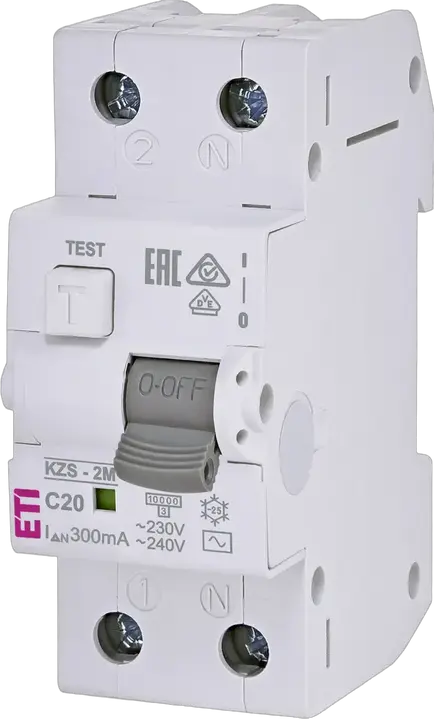

KZS-2M AC C20/0.3 Kismegszakítóval kombinát hiba
- ETI kód:
- 002173325
- Funkció:
- RCBO
- Névleges feszültség AC (V):
- 240 V
- Mélység (mm):
- 69 mm
- Katalóguscsoport:
- KZS-2M áram-védőkapcsoló túláramvédelemmel, 2 modulos, AC és A típusú
- Hiba típus jelzés:
- Nem
- Alkalmazás:
- IEC/EN 61009
- IP védettség:
- IP20
- Névleges üzemi rövidzárlati áram Inc (kA):
- 10 kA
- Névleges hibaáram (mA):
- 0,3 A
- Névleges áram:
- 20 A
- Típus:
- AC
- Névleges hibaáram:
- 0,3 A
- Kioldási karakterisztika:
- C
- Pólusok száma:
- 1+N
- Zárlati megszakítóképesség (kA):
- 10 kA
- Névleges frekvencia (Hz):
- 50/60 Hz
- Névleges keresztemtszet:
- 1-25 mm²
- Szabványok:
- IEC/EN 61009
7 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 225 g
- Net width
- 35 mm
- Net height
- 89,8 mm
- Net depth
- 72,88 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895375807
- Basic packaging weight
- 0,241 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,038 m
- Basic packaging volume
- 0 m³
Szállítási csomagolás
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895375814
- Transport packaging weight
- 13,364 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2 808 pcs
- Customs tariff
- 85362010
20 ETIM
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 69 mm
- Leakage current type
- AC
- Voltage type
- AC
- Degree of protection (IP)
- IP20
- Release characteristic
- C
- Rated fault current
- 0,3 A
- Number of poles (total)
- 2
- Frequency
- 50/60 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Concurrently switching neutral conductor
- Igen
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated current
- 20 A
- Width in number of modular spacings
- 2
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
23 Címkék
002173325Kismegszakítóval kombinát hibaKZS-2M AC C20/0.3ASTIRCBOKZS-2M300mAType ACCNemzetköziModuláris túl- és hibaáram védő készülékekRCBO áram-védőkapcsolók túláramvédelemmel és tartozékokRCBO áram-védőkapcsolók túláramvédelemmelKioldási karakterisztika: CPólusok száma: 1+NZárlati megszakítóképesség (kA): 10 kA/10 kANévleges keresztemtszet: 1 mm²-25 mm²Típus: ACSzabványok: IEC/EN 61009Névleges áram: 20 A/20 ANévleges frekvencia (Hz): 50 Hz/60 HzNévleges hibaáram: 0.3 AKismegszakítóval kombinát hiba TOWAR Névleges áram: 20 A/20 A Típus: AC Névleges hibaáram: 0.3 A Kioldási karakterisztika: C Pólusok száma: 1+N Zárlati megszakítóképesség (kA): 10 kA/10 kA
