002061731

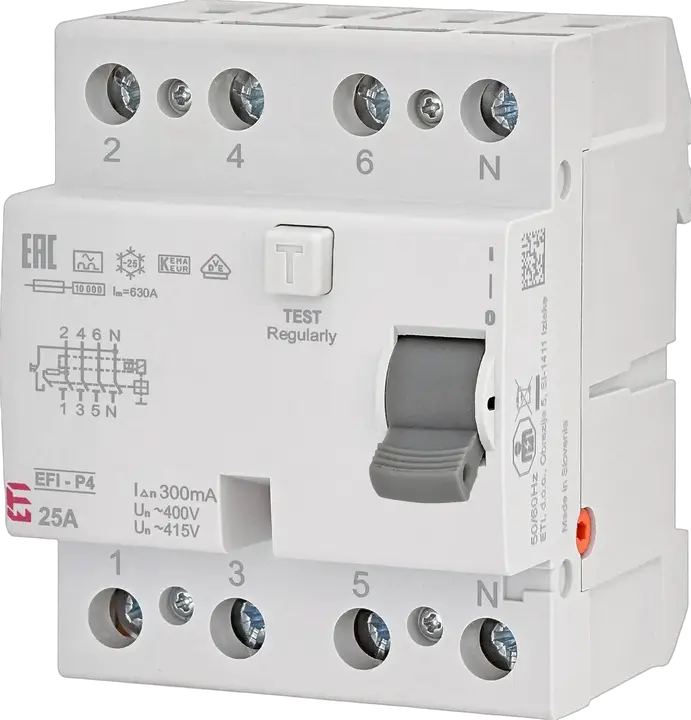

EFI-P4 A X 40/0.3 Áram-védőkapcsoló
- ETI kód:
- 002061731
- Funkció:
- RCCB
- Katalóguscsoport:
- EFI-P4
- Alkalmazás:
- IEC/EN 61008
- Mélység (mm):
- 70 mm
- Névleges hibaáram (mA):
- 0,3 A
- Névleges hibaáram:
- 0,3 A
- Típus:
- A
- Névleges áram:
- 40 A
- Mélység (mm):
- 70 mm
- Szerelési mód:
- TH 35
- Pólusok száma:
- 3+N
- Névleges üzemi rövidzárlati áram Inc (kA):
- 10 kA
- Névleges feszültség AC (V):
- 400/415 V
- Névleges frekvencia (Hz):
- 50/60 Hz
- Névleges keresztemtszet:
- 1-25 mm²
- Szabványok:
- IEC/EN 61008
- IP védettség:
- IP20
7 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 290 g
- Net width
- 71,8 mm
- Net height
- 87,5 mm
- Net depth
- 72,86 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895867128
- Basic packaging weight
- 0,315 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,074 m
- Basic packaging volume
- 0 m³
Szállítási csomagolás
- Transport packaging quantity
- 27 pcs
- EAN code for a transport packaging
- 3838895867135
- Transport packaging weight
- 8,855 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 1 404 pcs
- Customs tariff
- 85362010
15 ETIM
- Additional equipment possible
- Igen
- Built-in depth
- 70 mm
- Leakage current type
- A
- Surge current capacity
- 0,4 kA
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,3 A
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 415 V
- Rated current
- 40 A
- Width in number of modular spacings
- 4
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
ETIM osztályozás – 9.0 verzió
