004121400

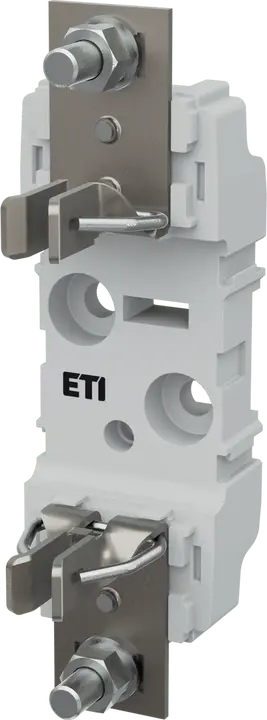

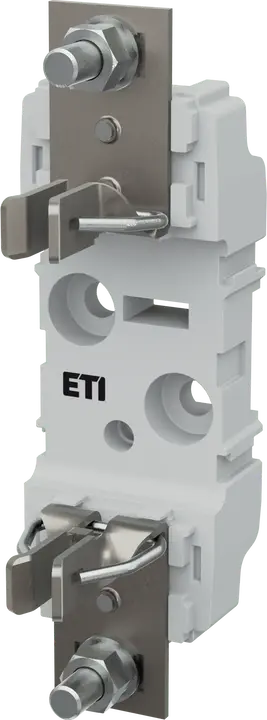

PT 1 M10-M10 1p Biztosító foglalat
- ETI kód:
- 004121400
- IP védettség:
- IP00
- Típus:
- PT
- Méret:
- NH1
- Pólusok száma:
- 1
- Névleges áram:
- 250 A
- Névleges feszültség AC (V):
- 690 V
- Megszakítóképesség AC (kA):
- 120 kA
- Szerelési mód:
- DIN rail mounting / Screw mounting
- Túlfeszültségi osztály:
- III
- Szabványok:
- IEC 60269-2
- Működési hőmérséklet (°C):
- -25/55 °C
- Konvencionális termikus áram olvadóbiztosítóval (A):
- 250 A
- Konvencionális termikus áram átvezetővel (A):
- 320 A
- Megengedett maximális hőveszteség biztosítónként (W):
- 32 W
- Működési mód:
- Megszakítatlan
- Szennyezettségi fok:
- 3
- Névleges frekvencia (Hz):
- 40/60 Hz
5 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838400040190
- Tömeg
- 364 g
- Net width
- 59,8 mm
- Net height
- 200 mm
- Net depth
- 83,1 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895777335
- Basic packaging weight
- 1,173 kg
- Basic Packaging Dimensions Height
- 115 mm
- Basic Packaging Dimensions Width
- 210 mm
- Basic Packaging Dimensions Depth
- 156 mm
- Basic packaging volume
- 3,767 dm³
Szállítási csomagolás
- Transport packaging quantity
- 18 pcs
- EAN code for a transport packaging
- 3838895777342
- Transport packaging weight
- 7,589 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 324 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 1
- Connection type
- Screwed terminal
- Rated current
- 250 A
ETIM osztályozás – 9.0 verzió
