004123106

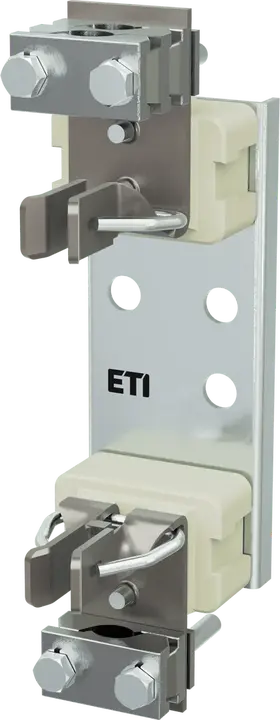

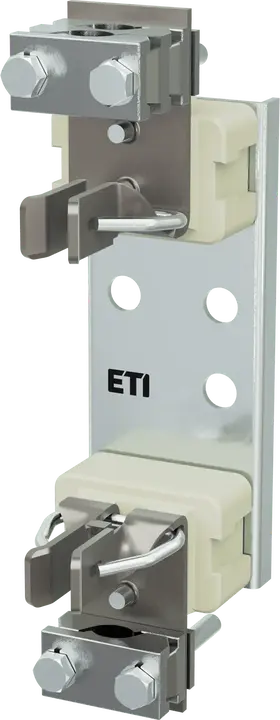

PK 1 P1-2P1 1p S Biztosító foglalat
- ETI kód:
- 004123106
- IP védettség:
- IP00
- Típus:
- PK
- Méret:
- NH1
- Pólusok száma:
- 1
- Névleges áram:
- 250 A
- Névleges feszültség AC (V):
- 690 V
- Megszakítóképesség AC (kA):
- 200 kA
- Szerelési mód:
- Base plate mounting
- Túlfeszültségi osztály:
- III
- Szabványok:
- IEC 60269-2
- Működési hőmérséklet (°C):
- -25/55 °C
- Konvencionális termikus áram olvadóbiztosítóval (A):
- 250 A
- Konvencionális termikus áram átvezetővel (A):
- 320 A
- Megengedett maximális hőveszteség biztosítónként (W):
- 32 W
- Működési mód:
- Megszakítatlan
- Szennyezettségi fok:
- 3
- Névleges frekvencia (Hz):
- 40/60 Hz
5 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838400039095
- Tömeg
- 0,777 kg
- Net width
- 55 mm
- Net height
- 198 mm
- Net depth
- 83,6 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895776628
- Basic packaging weight
- 2,441 kg
- Basic Packaging Dimensions Height
- 0,085 m
- Basic Packaging Dimensions Width
- 0,205 m
- Basic Packaging Dimensions Depth
- 0,138 m
- Basic packaging volume
- 0,002 m³
Szállítási csomagolás
- Transport packaging quantity
- 18 pcs
- EAN code for a transport packaging
- 3838895776635
- Transport packaging weight
- 15,196 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 432 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 1
- Connection type
- Crimping
- Rated current
- 250 A
ETIM osztályozás – 9.0 verzió
