004131301

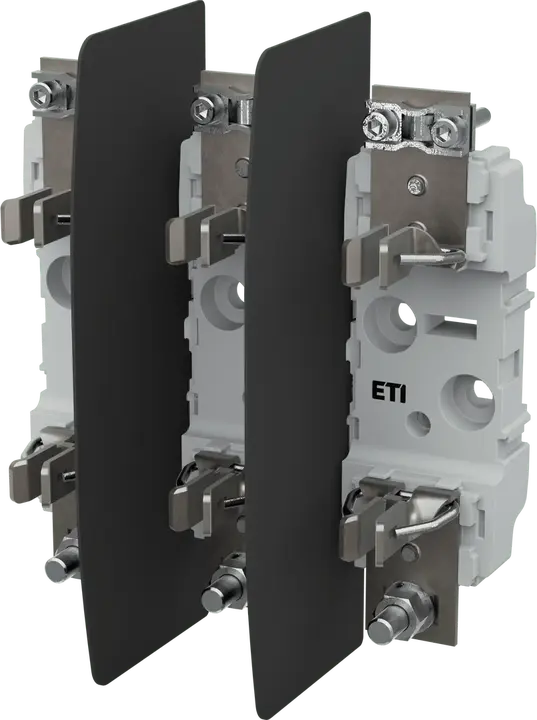

PT 1 M10-S12 3p Biztosító foglalat
- ETI kód:
- 004131301
- IP védettség:
- IP00
- Típus:
- PT
- Méret:
- NH1
- Pólusok száma:
- 3
- Névleges áram:
- 250 A
- Névleges feszültség AC (V):
- 690 V
- Megszakítóképesség AC (kA):
- 120 kA
- Szerelési mód:
- DIN rail mounting / Screw mounting
- Túlfeszültségi osztály:
- III
- Szabványok:
- IEC 60269-2
- Működési hőmérséklet (°C):
- -25/55 °C
- Konvencionális termikus áram olvadóbiztosítóval (A):
- 250 A
- Konvencionális termikus áram átvezetővel (A):
- 320 A
- Megengedett maximális hőveszteség biztosítónként (W):
- 32 W
- Működési mód:
- Megszakítatlan
- Szennyezettségi fok:
- 3
- Névleges frekvencia (Hz):
- 40/60 Hz
5 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 1,183 kg
- Net width
- 191,8 mm
- Net height
- 240,8 mm
- Net depth
- 103 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895777793
- Basic packaging weight
- 1,317 kg
- Basic Packaging Dimensions Height
- 120 mm
- Basic Packaging Dimensions Width
- 265 mm
- Basic Packaging Dimensions Depth
- 190 mm
- Basic packaging volume
- 6,042 dm³
Szállítási csomagolás
- Transport packaging quantity
- 4 pcs
- EAN code for a transport packaging
- 3838895777809
- Transport packaging weight
- 5,723 kg
- Transport Packaging Dimensions Height
- 0,285 m
- Transport Packaging Dimensions Width
- 0,343 m
- Transport Packaging Dimensions Depth
- 0,363 m
- Transport packaging volume
- 0,035 m³
- Pallet quantity
- 80 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 3
- Connection type
- Crimping
- Rated current
- 250 A
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
29 Címkék
004131301Biztosító foglalatPT 1 M10-S12 3pNHBiztosítótartókPTSize 13p3pNemzetköziNH rendszerű késes olvadóbiztosítókAljzatok NH olvadóbiztosítókhozMéret: NH1Megengedett maximális hőveszteség biztosítónként (W): 32 WSzennyezettségi fok: 3Működési mód: MegszakítatlanMegszakítóképesség AC (kA): 120 kATípus: PTKonvencionális termikus áram átvezetővel (A): 320 APólusok száma: 3Működési hőmérséklet (°C): -25 °C/55 °CNévleges feszültség AC (V): 690 V/690 VSzerelési mód: DIN rail mounting / Screw mountingSzabványok: IEC 60269-2Konvencionális termikus áram olvadóbiztosítóval (A): 250 ATúlfeszültségi osztály: IIINévleges áram: 250 A/250 ANévleges frekvencia (Hz): 40 Hz/60 HzBiztosító foglalat Pólusok száma: 3 Méret: NH1 Névleges áram: 250 A/250 A Névleges feszültség AC (V): 690 V/690 V
