004131303

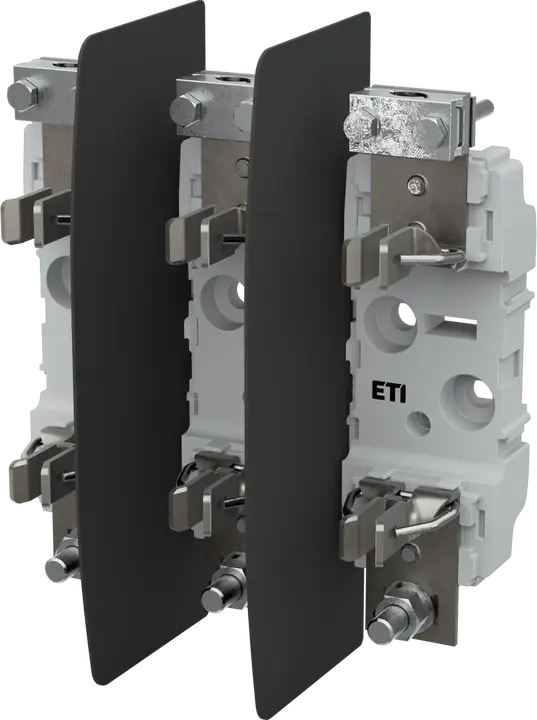

PT 1 M10-P1 3p Biztosító foglalat
- ETI kód:
- 004131303
- IP védettség:
- IP00
- Típus:
- PT
- Méret:
- NH1
- Pólusok száma:
- 3
- Névleges áram:
- 250 A
- Névleges feszültség AC (V):
- 690 V
- Megszakítóképesség AC (kA):
- 120 kA
- Szerelési mód:
- DIN rail mounting / Screw mounting
- Túlfeszültségi osztály:
- III
- Szabványok:
- IEC 60269-2
- Működési hőmérséklet (°C):
- -25/55 °C
- Konvencionális termikus áram olvadóbiztosítóval (A):
- 250 A
- Konvencionális termikus áram átvezetővel (A):
- 320 A
- Megengedett maximális hőveszteség biztosítónként (W):
- 32 W
- Működési mód:
- Megszakítatlan
- Szennyezettségi fok:
- 3
- Névleges frekvencia (Hz):
- 40/60 Hz
5 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 1,393 kg
- Net width
- 191,8 mm
- Net height
- 240,8 mm
- Net depth
- 103 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895777830
- Basic packaging weight
- 1,504 kg
- Basic Packaging Dimensions Height
- 0,13 m
- Basic Packaging Dimensions Width
- 0,195 m
- Basic Packaging Dimensions Depth
- 0,27 m
- Basic packaging volume
- 0,007 m³
Szállítási csomagolás
- Transport packaging quantity
- 6 pcs
- EAN code for a transport packaging
- 3838895777847
- Transport packaging weight
- 9,822 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,37 m
- Transport Packaging Dimensions Depth
- 0,375 m
- Transport packaging volume
- 0,03 m³
- Pallet quantity
- 120 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- NH1
- Number of poles
- 3
- Connection type
- Crimping
- Rated current
- 250 A
ETIM osztályozás – 9.0 verzió
