004186233

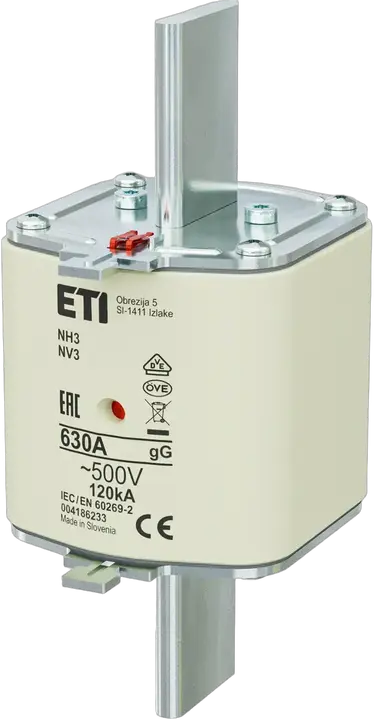

NH3 gG 630A/500V Olvadóbiztosító
- ETI kód:
- 004186233
- Típus:
- NH
- Méret:
- NH3
- Névleges áram:
- 630 A
- Karakterisztika:
- gG
- Indikátor:
- Kettős kiolvadásjelzés
- Névleges feszültség AC (V):
- 500 V
- Névleges feszültség DC:
- 250 V
- Megszakítóképesség AC (kA):
- 120 kA
- Pd (W):
- 40,2 W
- I^2t érték (A2s):
- 5 729 000
- Kiolvadási I^2t érték (A2s):
- 1 619 000
- Szabványok:
- IEC 60269-1, IEC 60269-2
- Alkalmazás:
- For cable protection
7 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 5904722951655
- Tömeg
- 800 g
- Net width
- 65 mm
- Net height
- 150,4 mm
- Net depth
- 83,4 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895396536
- Basic packaging weight
- 2,488 kg
- Basic Packaging Dimensions Height
- 0,093 m
- Basic Packaging Dimensions Width
- 0,203 m
- Basic Packaging Dimensions Depth
- 0,153 m
- Basic packaging volume
- 0,003 m³
Szállítási csomagolás
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895396543
- Transport packaging weight
- 10,302 kg
- Transport Packaging Dimensions Height
- 0,255 m
- Transport Packaging Dimensions Width
- 0,295 m
- Transport Packaging Dimensions Depth
- 0,235 m
- Transport packaging volume
- 0,018 m³
- Pallet quantity
- 624 pcs
- Customs tariff
- 85361090
9 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC/DC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 500
- Power loss at rated current
- 40,2 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 630 A
- Rated voltage DC
- 250
- Utilization category
- gG (cable protection/equipment protection)
ETIM osztályozás – 9.0 verzió
