004671374

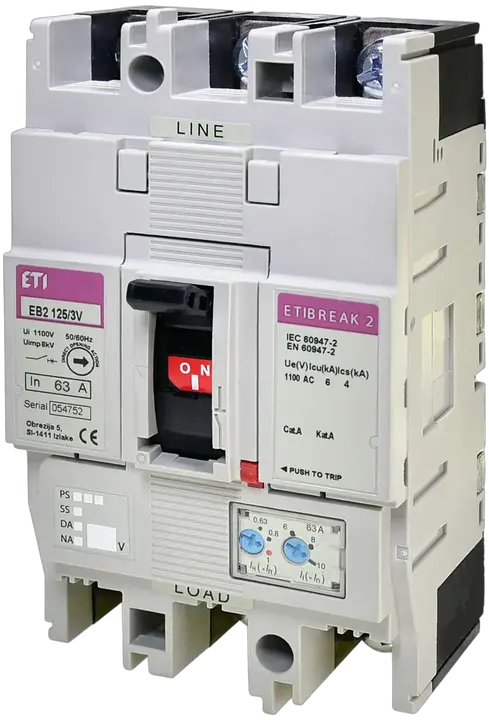

EB2 125/3V 63A 3p 1100V Öntöttházas megszakító
- ETI kód:
- 004671374
- Alkalmazás:
- 60947
- Névleges áram:
- 63 A
- Pólusok száma:
- 3
- Csatlakozás típusa:
- Homlokoldali csatlakozás
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
- Névleges üzemi feszültség (V AC):
- 1 000 V
- Névleges üzemi feszültség (V DC):
- 250 V
- Névleges szigetelési feszültség (V):
- 1 100 V
- Állítható termikus kioldás:
- 0,63-1
- Beállítható mágneses kioldás:
- 6-13
- Állítható vagy fix:
- Állítható
- Névleges zárlati megszakítóképesség 1100V-on Icu/Ics (kA):
- 6/4 kA
- Szabványok:
- 60947
- Funkció:
- MCCB
- Katalóguscsoport:
- EB2
- Méret:
- 125A
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 1,5 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895864097
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 235 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 3,878 dm³
- Pallet quantity
- 263 pcs
- Customs tariff
- 85362090
7 ETIM
- Rated permanent current Iu
- 4 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated voltage(Min)
- 1 000 V
- Rated voltage(Max)
- 1 000 V
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
28 Címkék
004671374Öntöttházas megszakítóEB2 125/3V 63A 3p 1100VETIBREAKMCCBEB2EB2thermal magneticEB2 125NemzetköziÖntötházas megszakítók és szakaszolók ETIBREAKMegszakítók EB2 Series 20-1600ANévleges lökőfeszültség állóság Uimp (kV): 8 kVCsatlakozás típusa: Homlokoldali csatlakozásNévleges üzemi feszültség (V AC): 1000 VFunkció: MCCBPólusok száma: 3Méret: 125ANévleges szigetelési feszültség (V): 1100 VÁllítható vagy fix: ÁllíthatóBeállítható mágneses kioldás: 6-13Névleges üzemi feszültség (V DC): 250 VSzabványok: 60947Állítható termikus kioldás: 0,63-1Névleges áram: 63 A/63 ANévleges zárlati megszakítóképesség 1100V-on Icu/Ics (kA): 6 kA/4 kAKatalóguscsoport: EB2Öntöttházas megszakító Névleges áram: 63 A/63 A Pólusok száma: 3 Állítható vagy fix: Állítható Funkció: MCCB Katalóguscsoport: EB2 Méret: 125A
