004672102

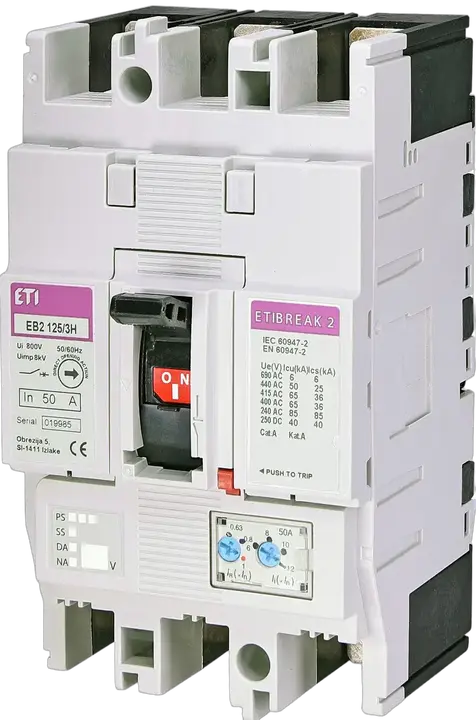

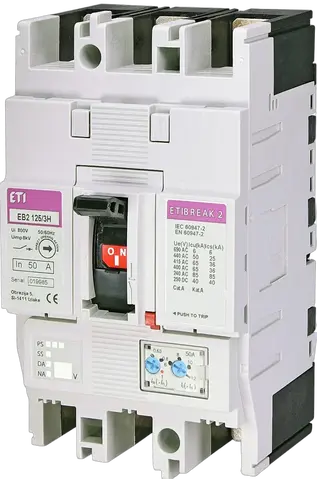

EB2 125/3H 32A 3p Öntöttházas megszakító
- ETI kód:
- 004672102
- Alkalmazás:
- 60947
- Zárlati megszakítóképesség (kA):
- 65/36 kA
- Névleges áram:
- 32 A
- Pólusok száma:
- 3
- Csatlakozás típusa:
- Homlokoldali csatlakozás
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
- Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):
- 65/36 kA
- Névleges üzemi feszültség (V AC):
- 690 V
- Névleges üzemi feszültség (V DC):
- 250 V
- Névleges szigetelési feszültség (V):
- 800 V
- Állítható termikus kioldás:
- 0,63-1
- Beállítható mágneses kioldás:
- 6-12
- Állítható vagy fix:
- Állítható
- Szabványok:
- 60947
- Funkció:
- MCCB
- Katalóguscsoport:
- EB2
- Méret:
- 125A
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 1,1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664550
- Transport packaging weight
- 1,1 kg
- Transport Packaging Dimensions Height
- 95 mm
- Transport Packaging Dimensions Width
- 160 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 1,672 dm³
- Pallet quantity
- 727 pcs
- Customs tariff
- 85362010
13 ETIM
- Motor drive optional
- Igen
- Rated permanent current Iu
- 32 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- Igen
- Overload release current setting(Min)
- 20,2 A
- Adjustment range undelayed short-circuit release(Min)
- 192 A
- Overload release current setting(Max)
- 32 A
- Adjustment range undelayed short-circuit release(Max)
- 384 A
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
29 Címkék
004672102Öntöttházas megszakítóEB2 125/3H 32A 3pETIBREAKMCCBEB2EB2thermal magneticEB2 125NemzetköziÖntötházas megszakítók és szakaszolók ETIBREAKMegszakítók EB2 Series 20-1600ANévleges lökőfeszültség állóság Uimp (kV): 8 kVCsatlakozás típusa: Homlokoldali csatlakozásNévleges üzemi feszültség (V AC): 690 VFunkció: MCCBPólusok száma: 3Méret: 125AZárlati megszakítóképesség (kA): 65 kA/36 kANévleges szigetelési feszültség (V): 800 VÁllítható vagy fix: ÁllíthatóBeállítható mágneses kioldás: 6-12Névleges üzemi feszültség (V DC): 250 VSzabványok: 60947Állítható termikus kioldás: 0,63-1Névleges áram: 32 A/32 ANévleges zárlati megszakítóképesség 415V-on Icu/Ics (kA): 65 kA/36 kAKatalóguscsoport: EB2Öntöttházas megszakító Zárlati megszakítóképesség (kA): 65 kA/36 kA Névleges áram: 32 A/32 A Pólusok száma: 3 Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA): 65 kA/36 kA Állítható vagy fix: Állítható Funkció: MCCB Katalóguscsoport: EB2 Méret: 125A
