004672173

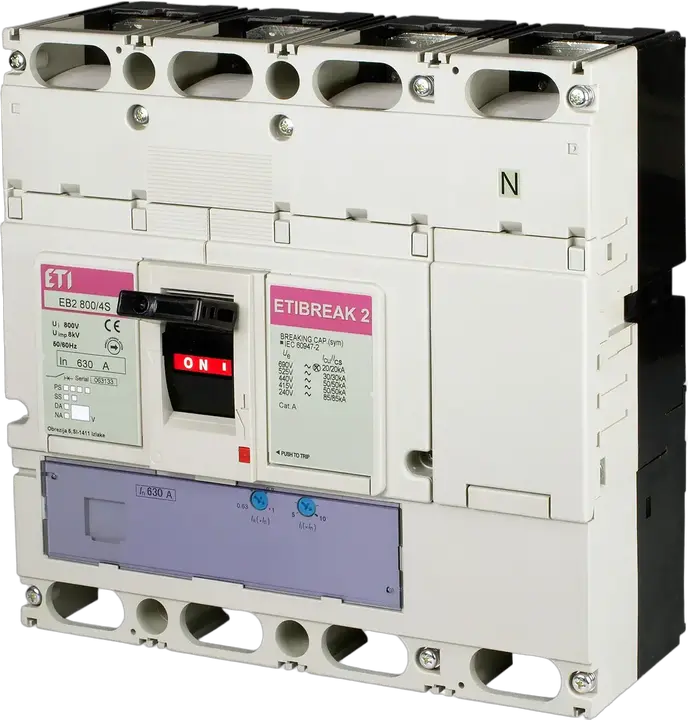

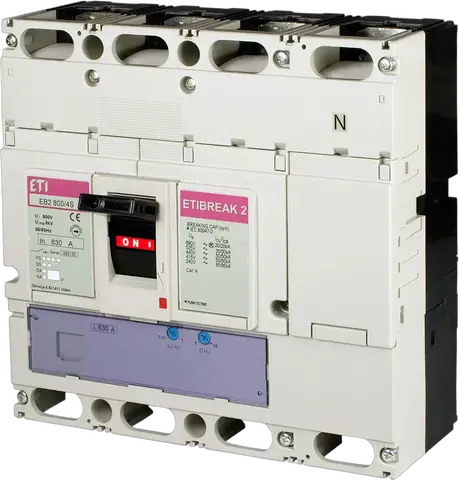

EB2 800/4H 800A 4p Öntöttházas megszakító
- ETI kód:
- 004672173
- Alkalmazás:
- 60947
- Zárlati megszakítóképesség (kA):
- 70/50 kA
- Névleges áram:
- 800 A
- Pólusok száma:
- 4
- Csatlakozás típusa:
- Homlokoldali csatlakozás
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
- Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):
- 70/50 kA
- Névleges üzemi feszültség (V AC):
- 690 V
- Névleges üzemi feszültség (V DC):
- 250 V
- Névleges szigetelési feszültség (V):
- 800 V
- Állítható termikus kioldás:
- 0,63-1
- Beállítható mágneses kioldás:
- 5-10
- Állítható vagy fix:
- Állítható
- Szabványok:
- 60947
- Funkció:
- MCCB
- Katalóguscsoport:
- EB2
- Méret:
- 800A
5 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 11,5 kg
- Net width
- 280 mm
- Net height
- 433 mm
- Net depth
- 142,64 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664871
- Transport packaging weight
- 11,5 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 440 mm
- Transport Packaging Dimensions Depth
- 190 mm
- Transport packaging volume
- 25,08 dm³
- Pallet quantity
- 60 pcs
- Customs tariff
- 85362090
2 ETIM
- Number of poles
- 4
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
ETIM osztályozás – 9.0 verzió
