004672252

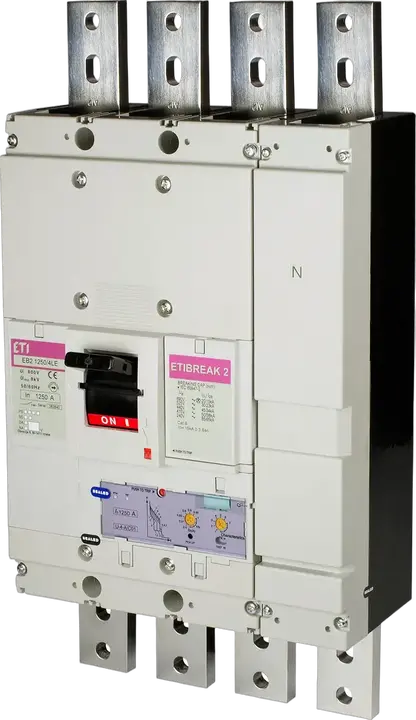

EB2 1600/4LE-FC 1600A 4p APGN Öntöttházas megszakító
- ETI kód:
- 004672252
- Alkalmazás:
- 60947
- Zárlati megszakítóképesség (kA):
- 50/38 kA
- Névleges áram:
- 1600 A
- Pólusok száma:
- 4
- Csatlakozás típusa:
- Hosszabbított csatlakozó
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
- Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):
- 50/38 kA
- Névleges üzemi feszültség (V AC):
- 690 V
- Névleges szigetelési feszültség (V):
- 800 V
- Állítható termikus kioldás:
- 0,4-1
- Beállítható mágneses kioldás:
- adjustable
- Állítható vagy fix:
- Állítható
- Szabványok:
- 60947
- Funkció:
- MCCB
- Katalóguscsoport:
- EB2
- Méret:
- 1600A
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 35 kg
- Net width
- 280,5 mm
- Net height
- 570,2 mm
- Net depth
- 189,29 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895703983
- Transport packaging weight
- 35 kg
- Transport Packaging Dimensions Height
- 400 mm
- Transport Packaging Dimensions Width
- 600 mm
- Transport Packaging Dimensions Depth
- 280 mm
- Transport packaging volume
- 67,2 dm³
- Pallet quantity
- 23 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- Igen
- Rated permanent current Iu
- 1 600 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Integrated earth fault protection
- Igen
- Type of electrical connection of main circuit
- Rail connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 38 kA
- With switched-off indicator
- Igen
- Overload release current setting(Min)
- 640 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1 600 A
- Adjustment range undelayed short-circuit release(Min)
- 8 960 A
- Adjustment range short-term delayed short-circuit release(Max)
- 16 000 A
- Overload release current setting(Max)
- 1 600 A
- Adjustment range undelayed short-circuit release(Max)
- 19 200 A
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
28 Címkék
004672252Öntöttházas megszakítóEB2 1600/4LE-FC 1600A 4p APGNETIBREAKMCCBEB2EB2electronicEB2 1600NemzetköziÖntötházas megszakítók és szakaszolók ETIBREAKMegszakítók EB2 Series 20-1600ANévleges lökőfeszültség állóság Uimp (kV): 8 kVCsatlakozás típusa: Hosszabbított csatlakozóNévleges üzemi feszültség (V AC): 690 VFunkció: MCCBPólusok száma: 4Méret: 1600AZárlati megszakítóképesség (kA): 50 kA/38 kANévleges szigetelési feszültség (V): 800 VÁllítható vagy fix: ÁllíthatóBeállítható mágneses kioldás: adjustableSzabványok: 60947Állítható termikus kioldás: 0,4-1Névleges áram: 1600 A/1600 ANévleges zárlati megszakítóképesség 415V-on Icu/Ics (kA): 50 kA/38 kAKatalóguscsoport: EB2Öntöttházas megszakító TOWAR Zárlati megszakítóképesség (kA): 50 kA/38 kA Névleges áram: 1600 A/1600 A Pólusok száma: 4 Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA): 50 kA/38 kA Állítható vagy fix: Állítható Funkció: MCCB Katalóguscsoport: EB2 Méret: 1600A
