004671504

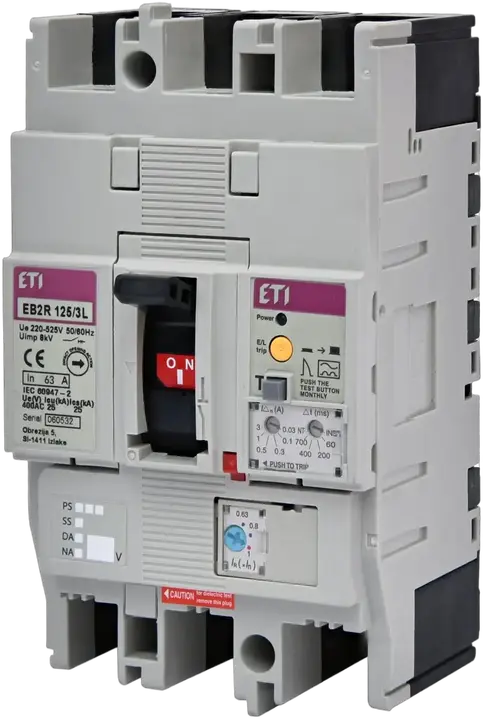

EB2R 125/3L 63A 3P Öntöttházas megszakító
- ETI kód:
- 004671504
- Alkalmazás:
- 60947
- IP védettség:
- IP20
- Funkció:
- MCCB + RCD
- Névleges áram:
- 63 A
- Pólusok száma:
- 3
- Csatlakozás típusa:
- Homlokoldali csatlakozás
- Szabványok:
- 60947
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
- Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):
- 25/19 kA
- Névleges üzemi feszültség (V AC):
- 525 V
- Névleges szigetelési feszültség (V):
- 800 V
- Állítható termikus kioldás:
- 0,63-1
- Beállítható mágneses kioldás:
- fixed
- Állítható vagy fix:
- Állítható
- Méret:
- 125A
- Zárlati megszakítóképesség (kA):
- 25/19 kA
5 Dokumentumok
11 Logisztika
Termék
- Tömeg
- 1,1 kg
- Net width
- 90 mm
- Net height
- 155 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895502418
- Transport packaging weight
- 1,1 kg
- Transport packaging volume
- 1 dm³
- Pallet quantity
- 727 pcs
- Customs tariff
- 85362090
14 ETIM
- Motor drive optional
- Igen
- Rated permanent current Iu
- 63 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Igen
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Igen
- Overload release current setting(Min)
- 39,7 A
- Adjustment range undelayed short-circuit release(Min)
- 756 A
- Overload release current setting(Max)
- 63 A
- Adjustment range undelayed short-circuit release(Max)
- 756 A
ETIM osztályozás – 9.0 verzió
