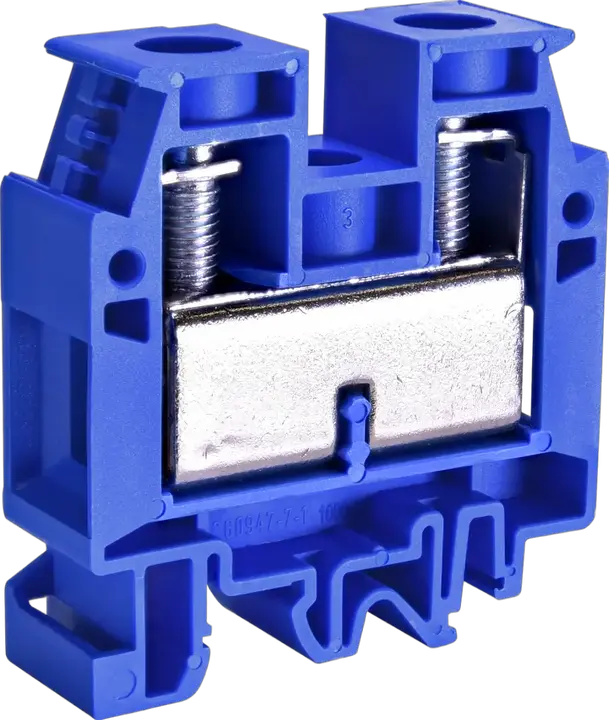

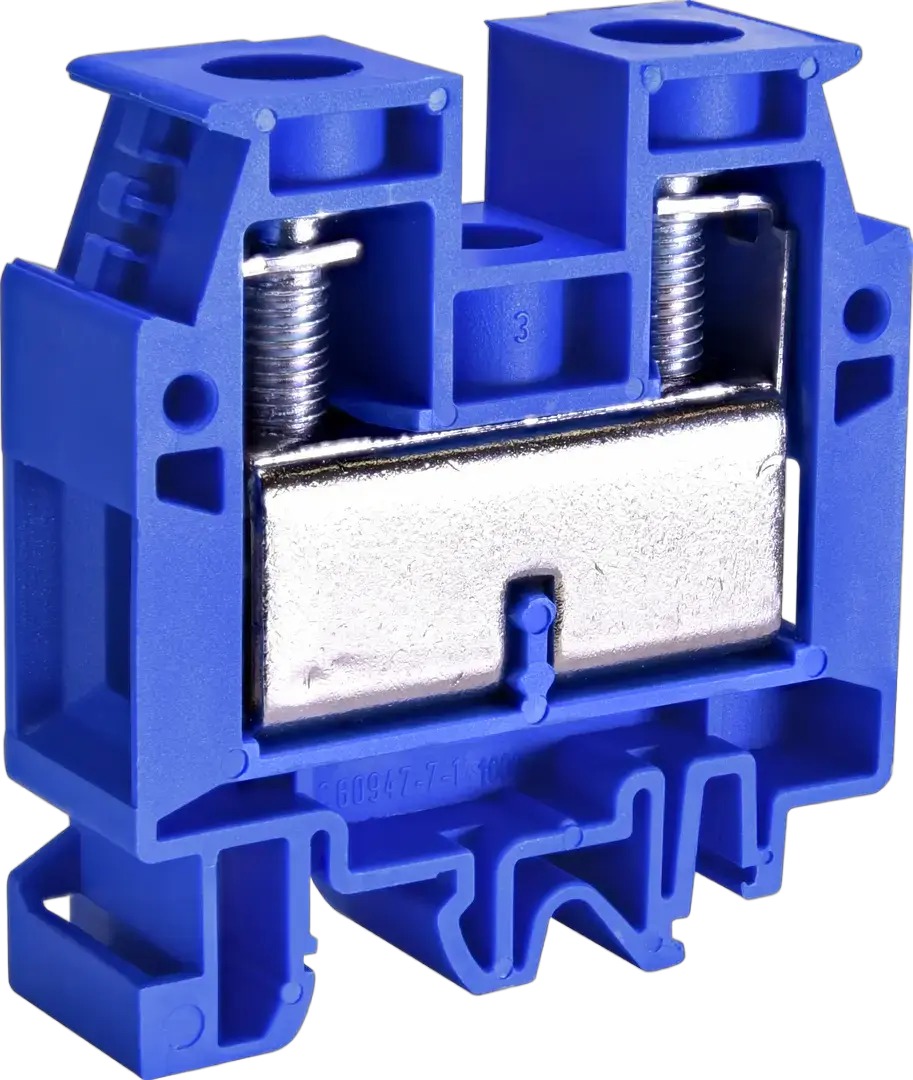

ESC-CBD.50B Nulla átvezető

ETI kód:: 003903243
Névleges feszültség AC (V):: 1000 V
Névleges feszültség DC:: 1000 V
Katalóguscsoport:: ES csavaros sorkapcsok
Szerelési mód:: TH 35
Típus:: ES Screw Type Terminal Blocks
Szint:: Szimpla
Szín:: Kék
Névleges keresztemtszet:: 50 mm²
Névleges lökőfeszültség állóság Uimp (kV):: 12 kV
Maximális áram névleges keresztmetszettel (mm²):: 150 mm²
Keresztmetszet:: No
Lezáró rész szükséges:: Yes

Tartozékok

Termék

EAN code for a single product: 3838895862833
Tömeg: 0,069 kg
Net width: 18 mm
Net height: 57 mm
Net depth: 60,5 mm
Stock unit of measure: pcs

Szállítási csomagolás

Transport packaging quantity: 50 pcs
EAN code for a transport packaging: 3838895843443
Transport packaging weight: 3,57 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 7 800 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Igen
Width: 18 mm
Material insulation body: Thermoplastic
Rated current In: 150 A
Mounting method: DIN rail (top hat rail)/G-rail TH35/G32
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: Igen
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Blue
Height: 62 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 70 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 50 mm²

ETIM osztályozás – 9.0 verzió
