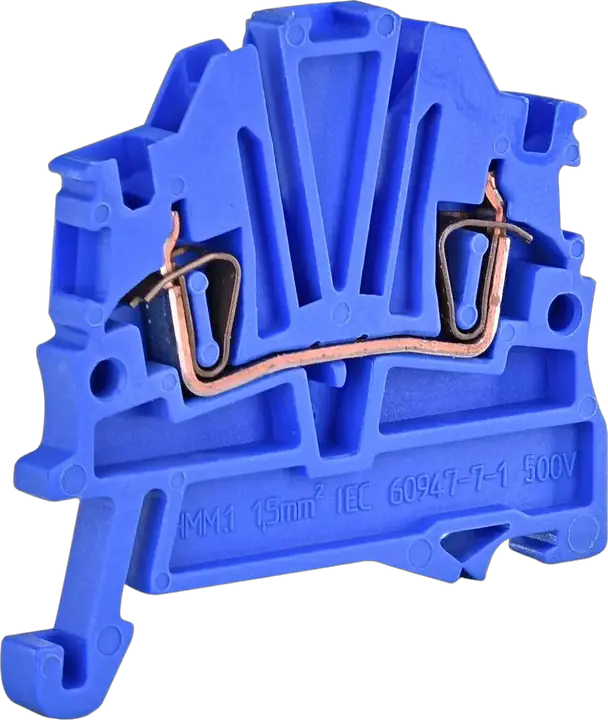

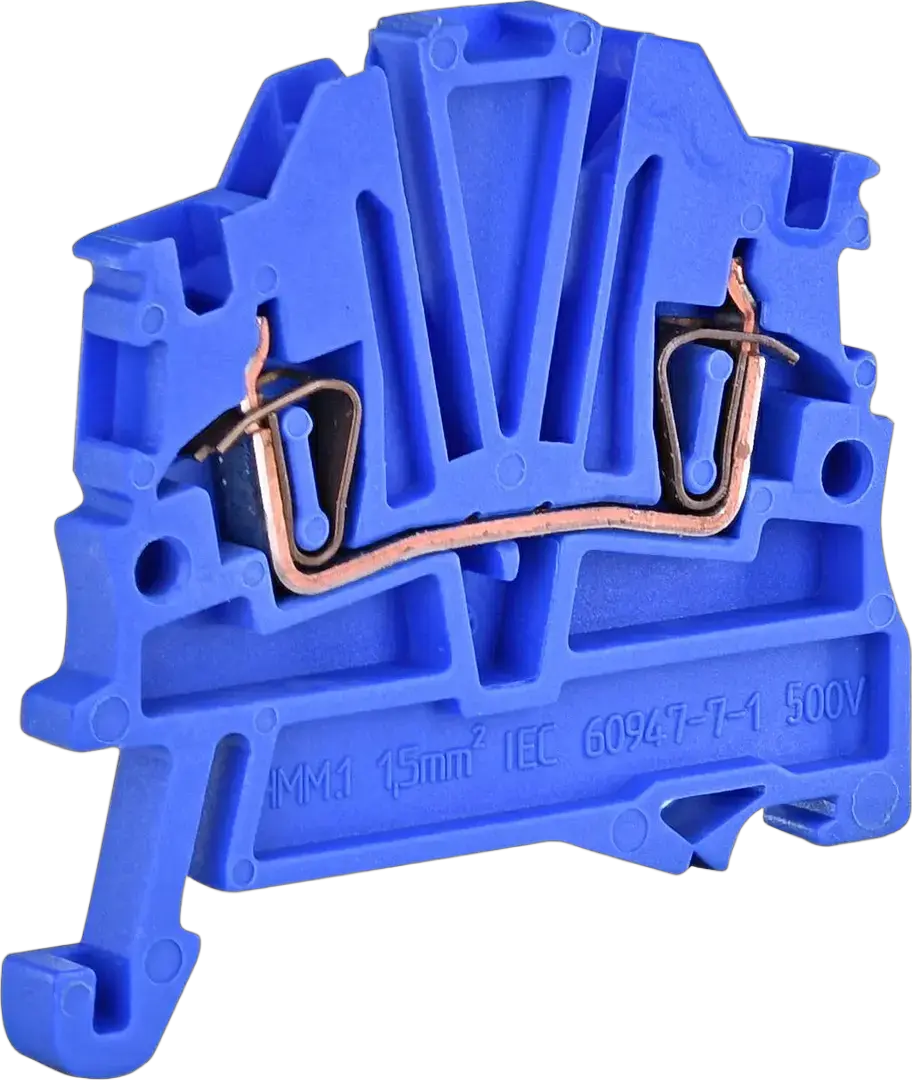

ESP-HMM.1B Nulla átvezető

ETI kód:: 003903166
Névleges feszültség AC (V):: 500 V
Névleges feszültség DC:: 500 V
Katalóguscsoport:: ES Rugós sorkapcsok
Szerelési mód:: TH 35
Típus:: ES Spring Clamp Terminal Blocks
Szint:: Szimpla
Szín:: Kék
Névleges keresztemtszet:: 1 mm²
Névleges lökőfeszültség állóság Uimp (kV):: 8 kV
Maximális áram névleges keresztmetszettel (mm²):: 17,5 mm²
Csatlakoztatható vezető keresztmetszet (mm2):: 2-4 mm²
Keresztmetszet:: Yes
Lezáró rész szükséges:: Yes

Tartozékok

Termék

EAN code for a single product: 3838895862338
Tömeg: 5 g
Net width: 4,2 mm
Net height: 45,4 mm
Net depth: 43 mm
Stock unit of measure: pcs

Szállítási csomagolás

Transport packaging quantity: 100 pcs
EAN code for a transport packaging: 3838895789604
Transport packaging weight: 0,536 kg
Transport Packaging Dimensions Height: 85 mm
Transport Packaging Dimensions Width: 160 mm
Transport Packaging Dimensions Depth: 100 mm
Transport packaging volume: 1,36 dm³
Pallet quantity: 66 000 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Igen
Width: 4,2 mm
Material insulation body: Thermoplastic
Rated current In: 17,5 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Igen
Type of electrical connection 2: Spring clamp connection
Rated voltage: 500 V
Colour: Blue
Height: 43 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 2,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 2,5 mm²
Connectable conductor cross section multi-wired(Max): 2,5 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 1,5 mm²

ETIM osztályozás – 9.0 verzió
