002440810

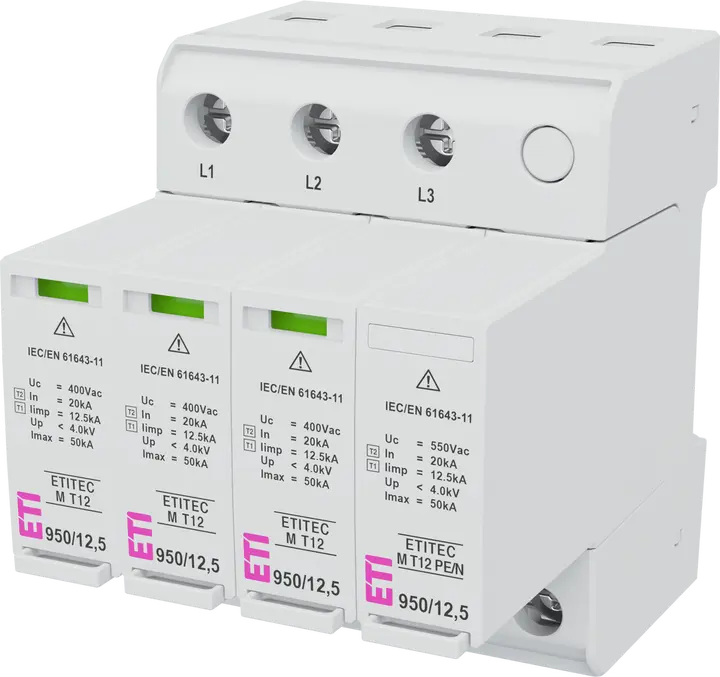

ETITEC M T12 950/12,5 4Y Túlfeszültség levezető
- ETI kód:
- 002440810
- Funkció:
- SPD
- Típus:
- T1, T2
- AC max continous operating voltage Uc:
- 950 V
- Iimp(10/350) Lökőáram [kA]:
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20) [kA]:
- 50 kA
- Áram jellege:
- AC
- Névleges feszültség AC (V):
- 800 V
- Up - Védelmi feszültség szint (kV):
- 4 kV
- Max. back-up fuse for short circuit protection:
- 160 A
- RC:
- No
- Szivárgó áram:
- Yes
- Hálózat:
- IT
- Modulok száma:
- 4
- Szerelés:
- PV inverters protection on the AC side
- Mélység (mm):
- 86 mm
- IP védettség:
- IP20
- Alkalmazott technológia:
- MOV
- Katalóguscsoport:
- ETITEC M AC
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,775 kg
- Net width
- 72 mm
- Net height
- 96,2 mm
- Net depth
- 95,63 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895985051
- Basic packaging weight
- 0,815 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 82 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,92 dm³
Szállítási csomagolás
- Transport packaging quantity
- 4 pcs
- EAN code for a transport packaging
- 3838895985068
- Transport packaging weight
- 3,341 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 836 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Nominal voltage AC
- 800 V
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 4 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4 kV
- Number of poles
- 2
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 950 V
- System configuration DC
- Igen
ETIM osztályozás – 9.0 verzió
