002442900

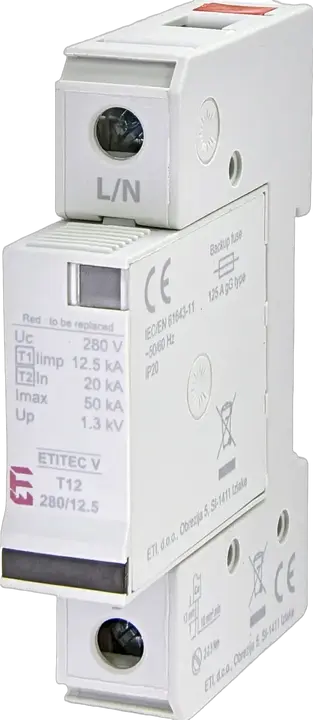

ETITEC V T12 280/12,5 1+0 Túlfeszültség levezető
- ETI kód:
- 002442900
- Funkció:
- SPD
- Típus:
- T1, T2
- AC max continous operating voltage Uc:
- 280 V
- Iimp(10/350) Lökőáram [kA]:
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20) [kA]:
- 50 kA
- Áram jellege:
- DC
- Névleges feszültség AC (V):
- 230 V
- Up - Védelmi feszültség szint (kV):
- 3,9 kV
- RC:
- No
- Szivárgó áram:
- Yes
- Hálózat:
- TN
- Modulok száma:
- 3
- Szerelés:
- Home and residental building protection
- Mélység (mm):
- 68 mm
- IP védettség:
- IP20
- Alkalmazott technológia:
- GDT
- Katalóguscsoport:
- ETITEC V
6 Dokumentumok
27 Logisztika
Termék
- Tömeg
- 0,129 kg
- Net width
- 17,8 mm
- Net height
- 95,3 mm
- Net depth
- 67,2 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895826446
- Basic packaging weight
- 0,14 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 20 mm
- Basic Packaging Dimensions Depth
- 100 mm
- Basic packaging volume
- 0,166 dm³
Szállítási csomagolás
- Intermediate packaging quantity
- 8 pcs
- EAN code for a intermediate packaging
- 3838895857198
- Intermediate packaging weight
- 1,225 kg
- Intermediate Packaging Dimensions Height
- 90 mm
- Intermediate Packaging Dimensions Width
- 105 mm
- Intermediate Packaging Dimensions Depth
- 183 mm
- Transport packaging quantity
- 96 pcs
- EAN code for a transport packaging
- 3838895826453
- Transport packaging weight
- 13,44 kg
- Transport Packaging Dimensions Height
- 290 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 460 mm
- Transport packaging volume
- 28,014 dm³
- Pallet quantity
- 1 536 pcs
- Customs tariff
- 85354000
13 ETIM
- System configuration TN-C
- Igen
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 40 kJ/Ohm
- System configuration TN-S
- Igen
- Voltage protection level
- 1,3 kV
- System configuration TN
- Igen
- Number of poles
- 1
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 280 V
