001690913

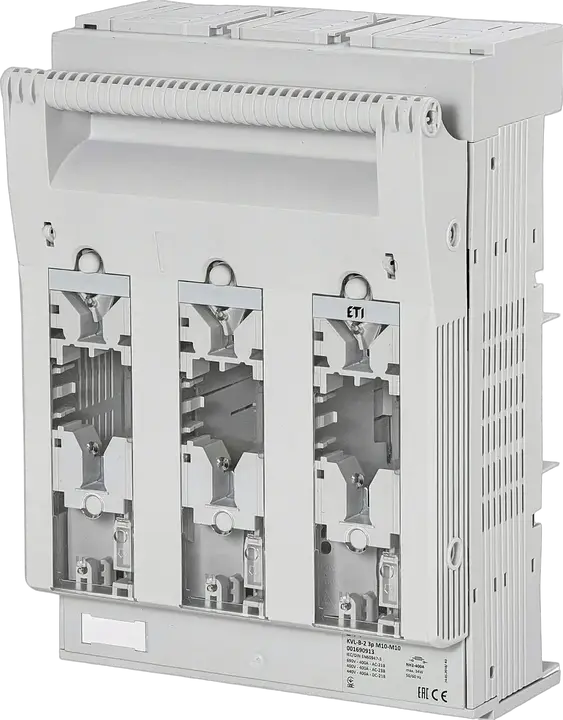

KVL-B-2 3p M10-M10 Biztosítos szakaszoló
- ETI kód:
- 001690913
- Méret:
- NH2
- Feszültség típusa:
- AC/DC
- Tightening torque (Nm):
- 35-30 Nm
- Funkció:
- Fuse switch disconnector
- Pólusok száma:
- 3
- IP védettség:
- IP20
- Szerelési mód:
- Busbar mounting
- Alkalmazási kategória:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Túlfeszültségi osztály:
- III
- Névleges frekvencia (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Névleges üzemi feszültség (V DC):
- 440 V
- Névleges üzemi rövidzárlati áram Inc (kA):
- 120 kA
- Működési hőmérséklet (°C):
- -25/55 °C
- Névleges szigetelési feszültség (V):
- 800 V
- Névleges rövidzárlat-állóság:
- 15 kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 400 A
- Pd (W):
- 36 W
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 690 V
- Terminal screw:
- M10
- Szennyezettségi fok:
- 3
- Megengedett maximális hőveszteség biztosítónként (W):
- 34 W
- Névleges lökőfeszültség állóság Uimp (kV):
- 8 kV
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 3,53 kg
- Net width
- 209,5 mm
- Net height
- 306,2 mm
- Net depth
- 157,32 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823032
- Transport packaging weight
- 3,58 kg
- Transport Packaging Dimensions Height
- 313 mm
- Transport Packaging Dimensions Width
- 216 mm
- Transport Packaging Dimensions Depth
- 172 mm
- Transport packaging volume
- 11,629 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Igen
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 400 A
- Suitable for fuses
- NH2
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Igen
ETIM osztályozás – 9.0 verzió
