001690915

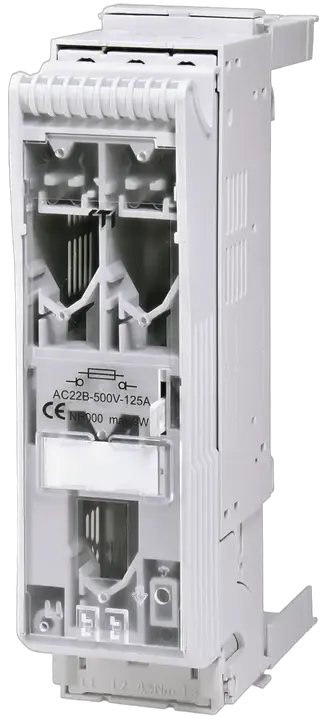

KVL-B-000 3p F50 Bottom Biztosítos szakaszoló
- ETI kód:
- 001690915
- Méret:
- NH000
- Feszültség típusa:
- AC
- Funkció:
- Fuse switch disconnector
- Pólusok száma:
- 3
- IP védettség:
- IP20
- Szerelési mód:
- Busbar mounting
- Alkalmazási kategória:
- AC-22B, AC-21B
- Túlfeszültségi osztály:
- III
- Névleges frekvencia (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Névleges üzemi rövidzárlati áram Inc (kA):
- 80 kA
- Mechanical cycles:
- 1 400
- Működési hőmérséklet (°C):
- -25/55 °C
- Névleges szigetelési feszültség (V):
- 800 V
- Névleges rövidzárlat-állóság:
- 5 kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 80 A
- Electrical cycles:
- 200
- Pd (W):
- 12 W
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 690 V
- Clamping cross-section (mm²):
- 1.5-50 mm²
- Szennyezettségi fok:
- 2
- Megengedett maximális hőveszteség biztosítónként (W):
- 12 W
- Csatlakozó anyaga:
- Cu
- Névleges lökőfeszültség állóság Uimp (kV):
- 6 kV
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908050
- Transport packaging weight
- 0,801 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Igen
- Position control element
- Other
ETIM osztályozás – 9.0 verzió
