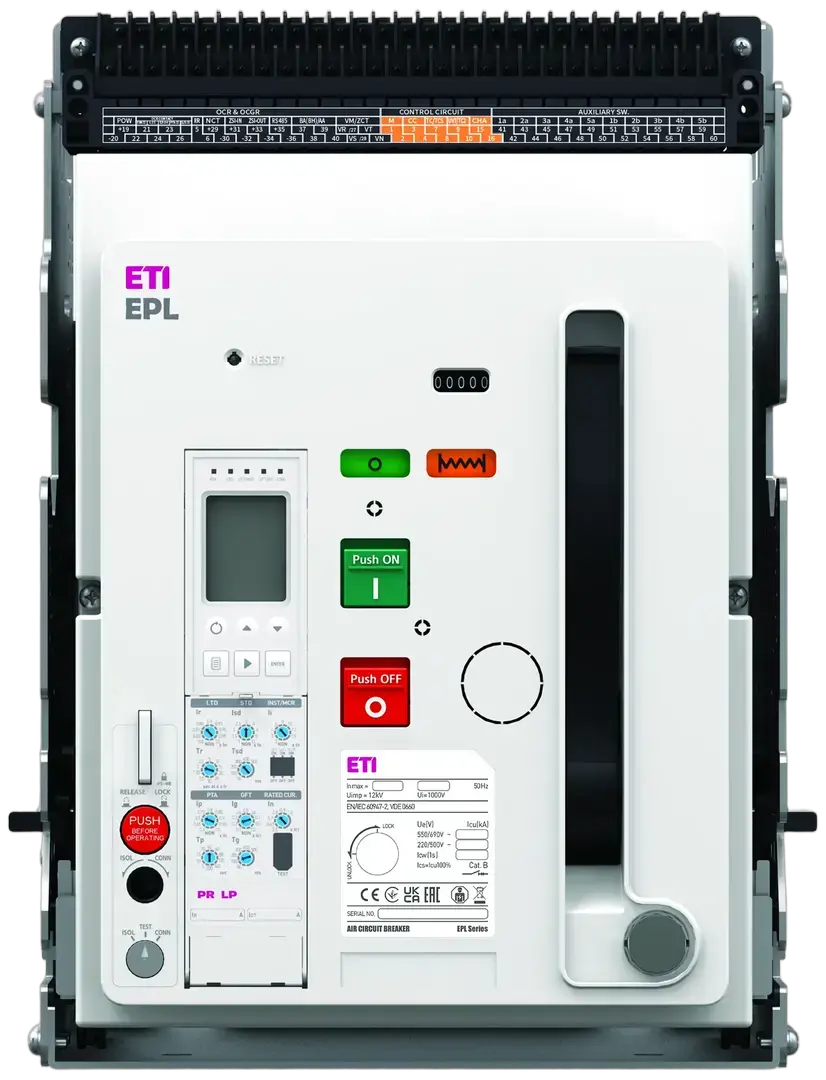

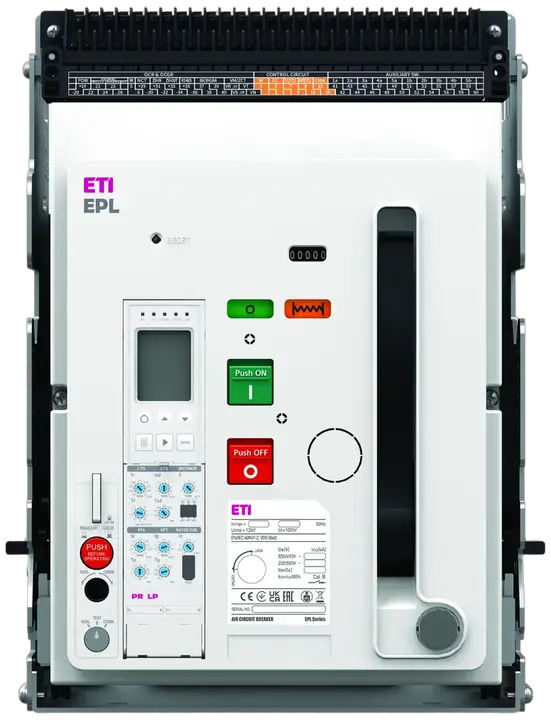

EPL-08 3H AD/M2C2S2/PR-LP Légmegszakító

ETI kód:: 004695701
Alkalmazás:: 60947-2
Névleges lökőfeszültség állóság Uimp (kV):: 8 kV
Csatlakozás típusa:: Hátsó csatlakozás
Névleges üzemi feszültség (V AC):: 690 V
Pólusok száma:: 3
Állítható vagy fix:: Állítható
Beállítható mágneses kioldás:: 1-15 xIn
Szabványok:: 60947-2
Állítható termikus kioldás:: 0,4-1 xIn
Névleges áram:: 800 A
Névleges zárlati megszakítóképesség 415V-on Icu/Ics (kA):: 65 kA
Katalóguscsoport:: ETIPOWER

Termék

Tömeg: 64,93 kg
Stock unit of measure: pcs

Alapcsomagolás

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400105455
Basic packaging weight: 65,43 kg
Basic Packaging Dimensions Height: 328 mm
Basic Packaging Dimensions Width: 460 mm
Basic Packaging Dimensions Depth: 368,4 mm
Basic packaging volume: 55,584 dm³

Szállítási csomagolás

Intermediate packaging quantity: 1 pcs
EAN code for a intermediate packaging: 3838400105462
Intermediate packaging weight: 69,925 kg
Intermediate Packaging Dimensions Height: 600 mm
Intermediate Packaging Dimensions Width: 700 mm
Intermediate Packaging Dimensions Depth: 600 mm
Transport packaging quantity: 6 pcs
EAN code for a transport packaging: 3838400105479
Transport packaging weight: 428 kg
Transport Packaging Dimensions Height: 1 750 mm
Transport Packaging Dimensions Width: 1 200 mm
Transport Packaging Dimensions Depth: 840 mm
Transport packaging volume: 1 764 dm³
Pallet quantity: 6 pcs
Customs tariff: 85362090

Motor drive optional: Igen
Complete device with protection unit: Igen
Rated permanent current Iu: 800 A
Motor drive integrated: Igen
Degree of protection (IP): IP20
Type of control element: Push button
Position of connection for main current circuit: Back side
Integrated earth fault protection: Igen
Type of electrical connection of main circuit: Connection at separate chassis part
Number of poles: 3
Device construction: Built-in device slide-in technique (withdrawable)
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz: 65 kA
With switched-off indicator: Igen
Rated voltage(Min): 690 V
Rated voltage(Max): 690 V

ETIM osztályozás – 9.0 verzió
