001703005
Elavult

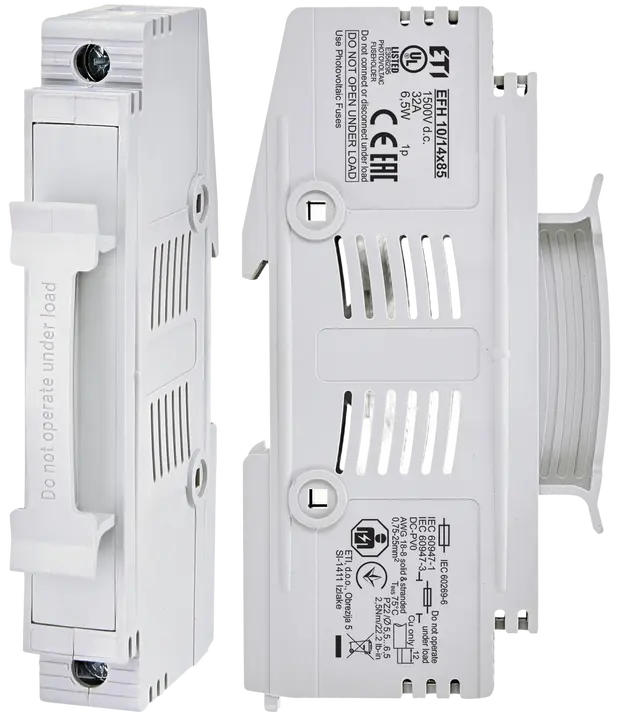

*EFH 10/14x85 Biztosító foglalat
- ETI kód:
- 001703005
- Együtt használható a következővel:
- CH 10x85 gPV fuse-links
- Termékcsoport:
- LV-fuse base
- Katalóguscsoport:
- Olvadóbiztosító tartók
- Katalógus alcsoport:
- for CH10x85 fuse-link
- IP védettség:
- IP20
- Típus:
- EFH 10
- Méret:
- 10x85
- Pólusok száma:
- 1
- Szerelési mód:
- TH 35
- Alkalmazási kategória:
- DC-20B
- Névleges áram:
- 32 A
- Névleges feszültség DC:
- 1500 V
- Szabványok:
- IEC60947-1, IEC60947-3, IEC60269-6
- Maximális bementi keresztmetszet, mm2:
- 25 mm²
- Termék alcsoport:
- for CH10x85 fuse-link
- Névleges keresztemtszet:
- 10 mm²
- Működési hőmérséklet (°C):
- -5/40 °C
- UL tanusítvány:
- E356295
- Alkalmazás:
- Photovoltaic Installation
- Szennyezettségi fok:
- 3
6 Dokumentumok
16 Logisztika
Termék
- EAN code for a single product
- 3838400057273
- Tömeg
- 0,1 kg
- Net width
- 22,3 mm
- Net height
- 133,3 mm
- Net depth
- 68,61 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 6 pcs
- EAN code for a basic packaging
- 3838895848998
- Basic packaging weight
- 0,8 kg
- Basic packaging volume
- 1,36 dm³
Szállítási csomagolás
- Transport packaging quantity
- 144 pcs
- EAN code for a transport packaging
- 3838895849001
- Transport packaging weight
- 19,55 kg
- Transport packaging volume
- 36,19 dm³
- Pallet quantity
- 3 888 pcs
- Customs tariff
- 85389099
3 ETIM
- For fuse size
- Other
- Mounting method
- Other
- Number of poles
- 1
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
28 Címkék
001703005Biztosító foglalat*EFH 10/14x85Green protectEFHEFH 10x85 DCEFH 10x85 DCEFH 10x85 DCEFH 10x85 DCNemzetköziD, D0, C rendszerű olvadóbiztosítókBiztosító tartók CH DC hengeres olvadóbiztosítókhozMéret: 10x85Szennyezettségi fok: 3Típus: EFH 10Alkalmazás: Photovoltaic InstallationUL tanusítvány: E356295Pólusok száma: 1Működési hőmérséklet (°C): -5 °C/40 °CNévleges keresztemtszet: 10 mm²-10 mm²Szerelési mód: TH 35Termék alcsoport: for CH10x85 fuse-linkMaximális bementi keresztmetszet, mm2: 25 mm²Szabványok: IEC60269-6, IEC60947-1, IEC60947-3Alkalmazási kategória: DC-20BNévleges feszültség DC: 1500 V/1500 VNévleges áram: 32 A/32 ABiztosító foglalat TOWAR Méret: 10x85 Pólusok száma: 1 Szerelési mód: TH 35 Alkalmazási kategória: DC-20B Névleges áram: 32 A/32 A Névleges feszültség DC: 1500 V/1500 V
