002540201

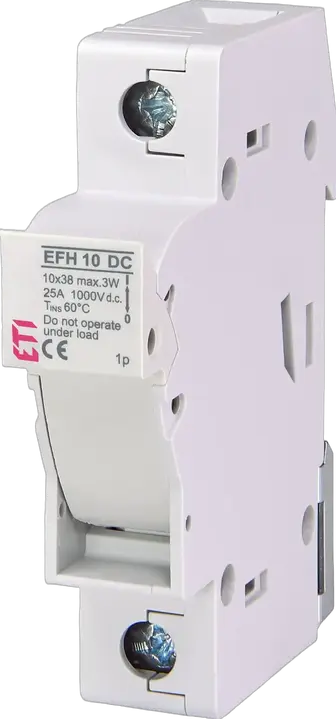

EFH 10 DC 1p Biztosító foglalat
- ETI kód:
- 002540201
- Együtt használható a következővel:
- CH gPV fuse-links
- Termékcsoport:
- LV-fuse base
- Katalóguscsoport:
- Kisfeszültségű biztosító aljzat
- Megengedett maximális hőveszteség biztosítónként (W):
- 3 W
- IP védettség:
- IP20
- Típus:
- EFH
- Méret:
- 10x38
- Pólusok száma:
- 1
- Szerelési mód:
- DIN sín
- Alkalmazási kategória:
- DC-20B
- Névleges áram:
- 25 A
- Névleges feszültség DC:
- 1000 V
- Szabványok:
- IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-19
- Működési hőmérséklet (°C):
- -5/40 °C
- UL tanusítvány:
- E356295
- Alkalmazás:
- Photovoltaic Installation
7 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838895867821
- Tömeg
- 63 g
- Net width
- 17,5 mm
- Net height
- 82,9 mm
- Net depth
- 64,4 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 12 pcs
- EAN code for a basic packaging
- 3838895712039
- Basic packaging weight
- 0,812 kg
- Basic Packaging Dimensions Height
- 0,077 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,221 m
- Basic packaging volume
- 0,002 m³
Szállítási csomagolás
- Transport packaging quantity
- 108 pcs
- EAN code for a transport packaging
- 3838895712046
- Transport packaging weight
- 7,661 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 5 616 pcs
- Customs tariff
- 85389099
4 ETIM
- For fuse size
- 10x38 mm
- Mounting method
- Other
- Nominal voltage
- 1 000 V
- Number of poles
- 1
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
24 Címkék
002540201Biztosító foglalatEFH 10 DC 1pGreen protectEFHEFH 10 DCEFH 10 DC 1pWithout indicatorWithout adapterNemzetköziD, D0, C rendszerű olvadóbiztosítókBiztosító tartók CH DC hengeres olvadóbiztosítókhozMéret: 10x38Típus: EFHAlkalmazás: Photovoltaic InstallationUL tanusítvány: E356295Pólusok száma: 1Működési hőmérséklet (°C): -5 °C/40 °CSzerelési mód: DIN sínSzabványok: IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-19Alkalmazási kategória: DC-20BNévleges feszültség DC: 1000 V/1000 VNévleges áram: 25 A/25 ABiztosító foglalat Méret: 10x38 Pólusok száma: 1 Szerelési mód: DIN sín Alkalmazási kategória: DC-20B Névleges áram: 25 A/25 A Névleges feszültség DC: 1000 V/1000 V
