002560213

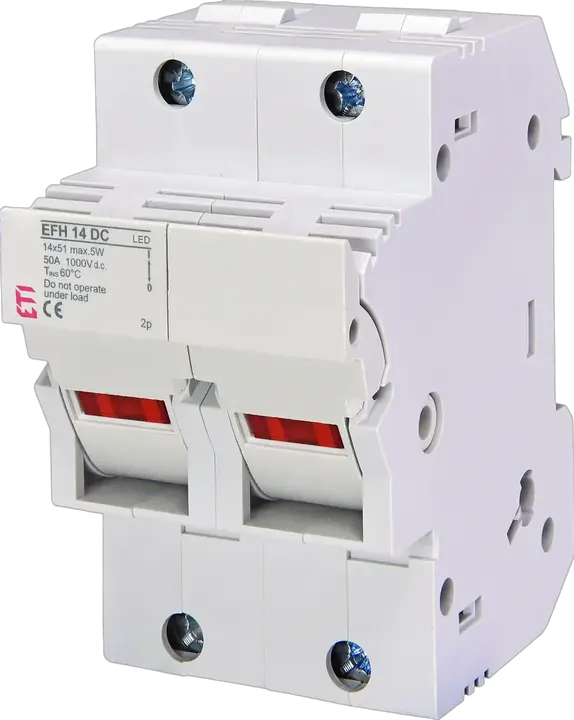

EFH 14 DC 2p LED Biztosító foglalat
- ETI kód:
- 002560213
- Együtt használható a következővel:
- CH gPV fuse-links
- Termékcsoport:
- LV-fuse base
- Katalóguscsoport:
- Kisfeszültségű biztosító aljzat
- Megengedett maximális hőveszteség biztosítónként (W):
- 5 W
- IP védettség:
- IP20
- Típus:
- EFH
- Méret:
- 14x51
- Pólusok száma:
- 2
- Szerelési mód:
- DIN sín
- Alkalmazási kategória:
- DC-20B
- Névleges áram:
- 50 A
- Névleges feszültség DC:
- 1000 V
- Indikátor:
- LED
- Szabványok:
- IEC 60947-1, IEC 60947-3, UL4248-1, UL4248-19
- Működési hőmérséklet (°C):
- -5/40 °C
- UL tanusítvány:
- E356295
- Alkalmazás:
- Photovoltaic Installation
7 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838895867920
- Tömeg
- 208 g
- Net width
- 54 mm
- Net height
- 94 mm
- Net depth
- 75,84 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 6 pcs
- EAN code for a basic packaging
- 3838895712275
- Basic packaging weight
- 1,314 kg
- Basic Packaging Dimensions Height
- 0,083 m
- Basic Packaging Dimensions Width
- 0,097 m
- Basic Packaging Dimensions Depth
- 0,327 m
- Basic packaging volume
- 0,003 m³
Szállítási csomagolás
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895712282
- Transport packaging weight
- 11,064 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 1 152 pcs
- Customs tariff
- 85389099
4 ETIM
- For fuse size
- 14x51 mm
- Mounting method
- Other
- Nominal voltage
- 1 000 V
- Number of poles
- 2
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
25 Címkék
002560213Biztosító foglalatEFH 14 DC 2p LEDGreen protectEFHEFH 14 DCEFH 14 DC 2pWith LED indicatorWithout adapterNemzetköziD, D0, C rendszerű olvadóbiztosítókBiztosító tartók CH DC hengeres olvadóbiztosítókhozMéret: 14x51Típus: EFHAlkalmazás: Photovoltaic InstallationUL tanusítvány: E356295Pólusok száma: 2Működési hőmérséklet (°C): -5 °C/40 °CSzerelési mód: DIN sínSzabványok: IEC 60947-1, IEC 60947-3, UL4248-1, UL4248-19Alkalmazási kategória: DC-20BNévleges feszültség DC: 1000 V/1000 VNévleges áram: 50 A/50 AIndikátor: LEDBiztosító foglalat Méret: 14x51 Pólusok száma: 2 Szerelési mód: DIN sín Alkalmazási kategória: DC-20B Névleges áram: 50 A/50 A Névleges feszültség DC: 1000 V/1000 V
