004641130

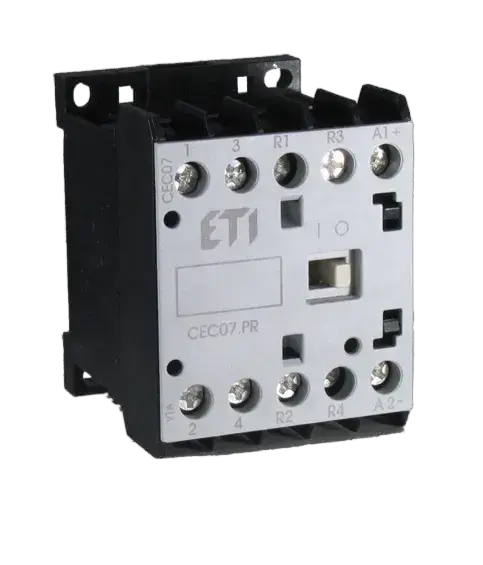

CEC07.10 48V-DC Miniatűr mágneskapcsoló
- ETI kód:
- 004641130
- Pólusok száma:
- 3
- DC tekercsfeszültség Uc (V):
- 48 V
- I (AC1) (A):
- 18 A
- I (AC3 400V) (A):
- 7 A
- Névleges üzemi feszültség (V AC):
- 690 V
- Vezérlú áramkör névleges feszültsége Uc (V DC):
- 48 V
- Bontó érintkezők száma:
- 3
- Segédérintkezők száma (záró):
- 1
- Funkció:
- Miniature contactors
- Katalóguscsoport:
- CEC miniatűr mágneskapcsolók
6 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 0,218 kg
- Net width
- 45,5 mm
- Net height
- 58 mm
- Net depth
- 52,02 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355552001
- Transport packaging weight
- 0,229 kg
- Transport Packaging Dimensions Height
- 61 mm
- Transport Packaging Dimensions Width
- 48,5 mm
- Transport Packaging Dimensions Depth
- 55 mm
- Transport packaging volume
- 0,163 dm³
- Pallet quantity
- 3 200 pcs
- Customs tariff
- 85364900
9 ETIM
- Rated operation current Ie at AC-3, 400 V
- 7,5 A
- Voltage type for actuating
- DC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 1
- Rated operation power at AC-3, 400 V
- 3 kW
- Rated operation current Ie at AC-1, 400 V
- 18 A
- Rated control supply voltage DC(Min)
- 48 V
- Rated control supply voltage DC(Max)
- 48 V
ETIM osztályozás – 9.0 verzió
