004641216

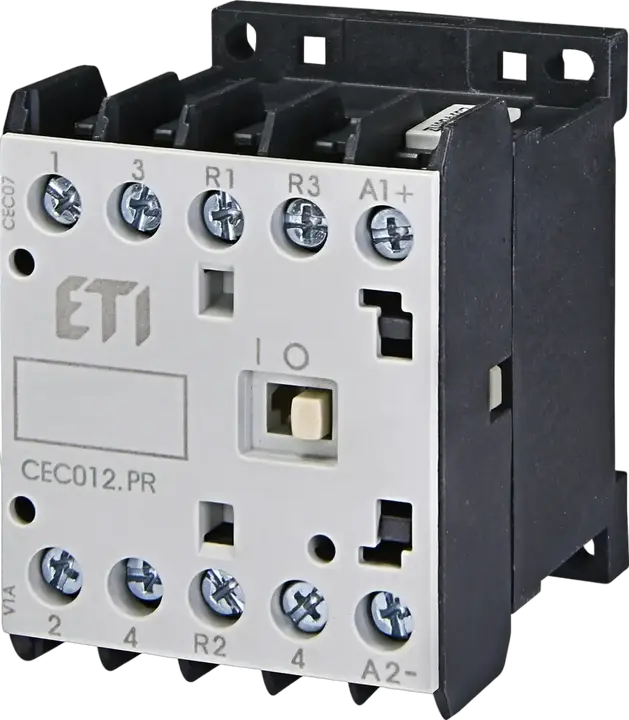

CEC012.PR 24V-DC Miniatűr mágneskapcsoló
- ETI kód:
- 004641216
- Pólusok száma:
- 4
- DC tekercsfeszültség Uc (V):
- 24 V
- I (AC1) (A):
- 22 A
- I (AC3 400V) (A):
- 12 A
- Névleges üzemi feszültség (V AC):
- 400 V
- Vezérlú áramkör névleges feszültsége Uc (V DC):
- 24 V
- Bontó érintkezők száma:
- 2
- Záró érintkezők száma:
- 2
- Funkció:
- Miniature contactors
- Katalóguscsoport:
- CEC miniatűr mágneskapcsolók
7 Dokumentumok
14 Logisztika
Termék
- Tömeg
- 0,218 kg
- Net width
- 45,5 mm
- Net height
- 58 mm
- Net depth
- 52,02 mm
- Stock unit of measure
- pcs
Szállítási csomagolás
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355553343
- Transport packaging weight
- 0,229 kg
- Transport Packaging Dimensions Height
- 61 mm
- Transport Packaging Dimensions Width
- 48,5 mm
- Transport Packaging Dimensions Depth
- 55 mm
- Transport packaging volume
- 0,163 dm³
- Pallet quantity
- 3 333 pcs
- Customs tariff
- 85364900
9 ETIM
- Rated operation current Ie at AC-3, 400 V
- 13,7 A
- Number of normally closed contacts as main contact
- 2
- Voltage type for actuating
- DC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 2
- Rated operation power at AC-3, 400 V
- 5,5 kW
- Rated operation current Ie at AC-1, 400 V
- 22 A
- Rated control supply voltage DC(Min)
- 24 V
- Rated control supply voltage DC(Max)
- 24 V
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
