004773119
Elavult

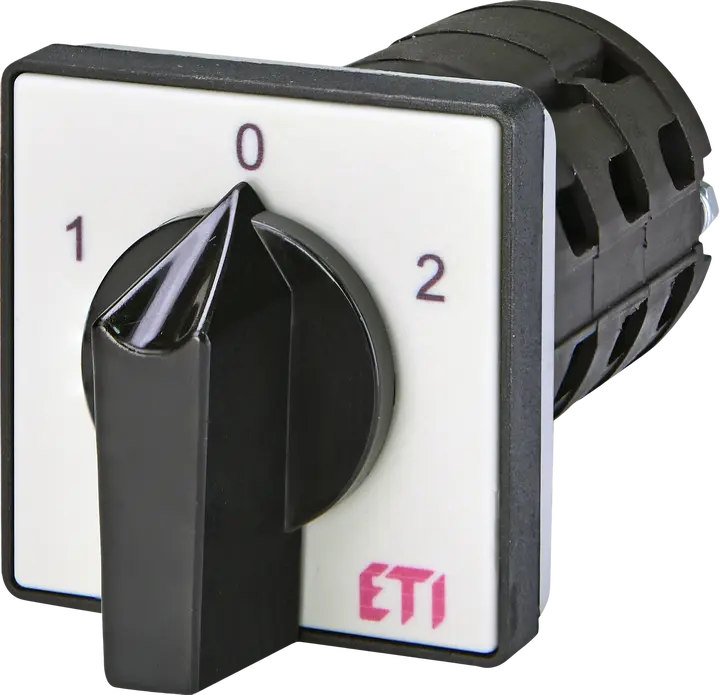

* CS 10 53 U Bütykös kapcsoló
- ETI kód:
- 004773119
- Névleges áram:
- 10 A
- Katalóguscsoport:
- Bütykös kapcsoló
- Szerelési mód:
- Front mounting
- Típus:
- 1-0-2
- Pólusok száma:
- 3
- Hőáram Ith (A):
- 10 A
- Névleges üzemi áram Ie AC-21 at 400V (A):
- 10 A
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 400 V
- Névleges szigetelési feszültség (V):
- 690 V
- Működés:
- Changeover switches (1-0-2) with 60° switching ang
5 Dokumentumok
15 Logisztika
Termék
- Tömeg
- 0,14 kg
- Net width
- 50,2 mm
- Net height
- 69,3 mm
- Net depth
- 94,32 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895661528
- Basic packaging weight
- 0,14 kg
- Basic packaging volume
- 0,417 dm³
Szállítási csomagolás
- Transport packaging quantity
- 84 pcs
- EAN code for a transport packaging
- 3838895661535
- Transport packaging weight
- 11,76 kg
- Transport packaging volume
- 35,028 dm³
- Pallet quantity
- 4 284 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Level switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Suitable for front mounting
- Igen
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- Igen
- Rated operation power at AC-3, 400 V
- 6 kW
- Suitable for distribution board installation
- Igen
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004773119Bütykös kapcsoló* CS 10 53 UETISWITCHRotary cam switchRotary cam switchRotary cam switchChangeover switch with 60 deg. sw. angle3pNemzetköziModuláris bilennő és forgó karos kapcsolókForgókaros kapcsolókLegnagyobb névleges üzemi feszültség Ur (V AC): 400 VHőáram Ith (A): 10 AMűködés: Changeover switches (1-0-2) with 60° switching angPólusok száma: 3Névleges szigetelési feszültség (V): 690 VNévleges üzemi áram Ie AC-21 at 400V (A): 10 ABütykös kapcsoló Pólusok száma: 3 Hőáram Ith (A): 10 A Névleges üzemi áram Ie AC-21 at 400V (A): 10 A Működés: Changeover switches (1-0-2) with 60° switching ang
