004773146

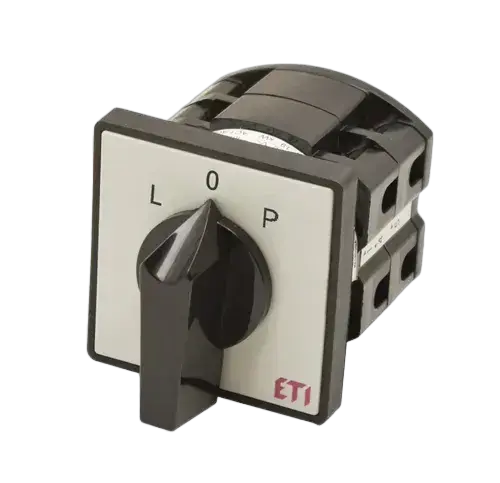

CS 16 11 U L0P Bütykös kapcsoló
- ETI kód:
- 004773146
- Névleges áram:
- 16 A
- Katalóguscsoport:
- Bütykös kapcsoló
- Szerelési mód:
- Front mounting
- Típus:
- M L-0-P
- Pólusok száma:
- 3
- Hőáram Ith (A):
- 16 A
- Névleges üzemi áram Ie AC-21 at 400V (A):
- 16 A
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 400 V
- Névleges szigetelési feszültség (V):
- 690 V
- Működés:
- Motor reversing (L-0-P) switches
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,145 kg
- Net width
- 50,2 mm
- Net height
- 69,3 mm
- Net depth
- 94,32 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895662068
- Basic packaging weight
- 0,145 kg
- Basic Packaging Dimensions Height
- 124 mm
- Basic Packaging Dimensions Width
- 58 mm
- Basic Packaging Dimensions Depth
- 58 mm
- Basic packaging volume
- 0,417 dm³
Szállítási csomagolás
- Transport packaging quantity
- 84 pcs
- EAN code for a transport packaging
- 3838895662075
- Transport packaging weight
- 13,18 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 1 764 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Reverser
- Rated permanent current Iu
- 16 A
- Type of control element
- Turn button
- Suitable for front mounting
- Igen
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- With zero (off) position
- Igen
- Rated operation power at AC-3, 400 V
- 7,5 kW
- Suitable for distribution board installation
- Igen
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004773146Bütykös kapcsolóCS 16 11 U L0PETISWITCHRotary cam switchRotary cam switchRotary cam switchMotor reversing switchL-0-PNemzetköziModuláris bilennő és forgó karos kapcsolókForgókaros kapcsolókLegnagyobb névleges üzemi feszültség Ur (V AC): 400 VHőáram Ith (A): 16 AMűködés: Motor reversing (L-0-P) switchesPólusok száma: 3Névleges szigetelési feszültség (V): 690 VNévleges üzemi áram Ie AC-21 at 400V (A): 16 ABütykös kapcsoló Pólusok száma: 3 Hőáram Ith (A): 16 A Névleges üzemi áram Ie AC-21 at 400V (A): 16 A Működés: Motor reversing (L-0-P) switches
