004773153
Elavult

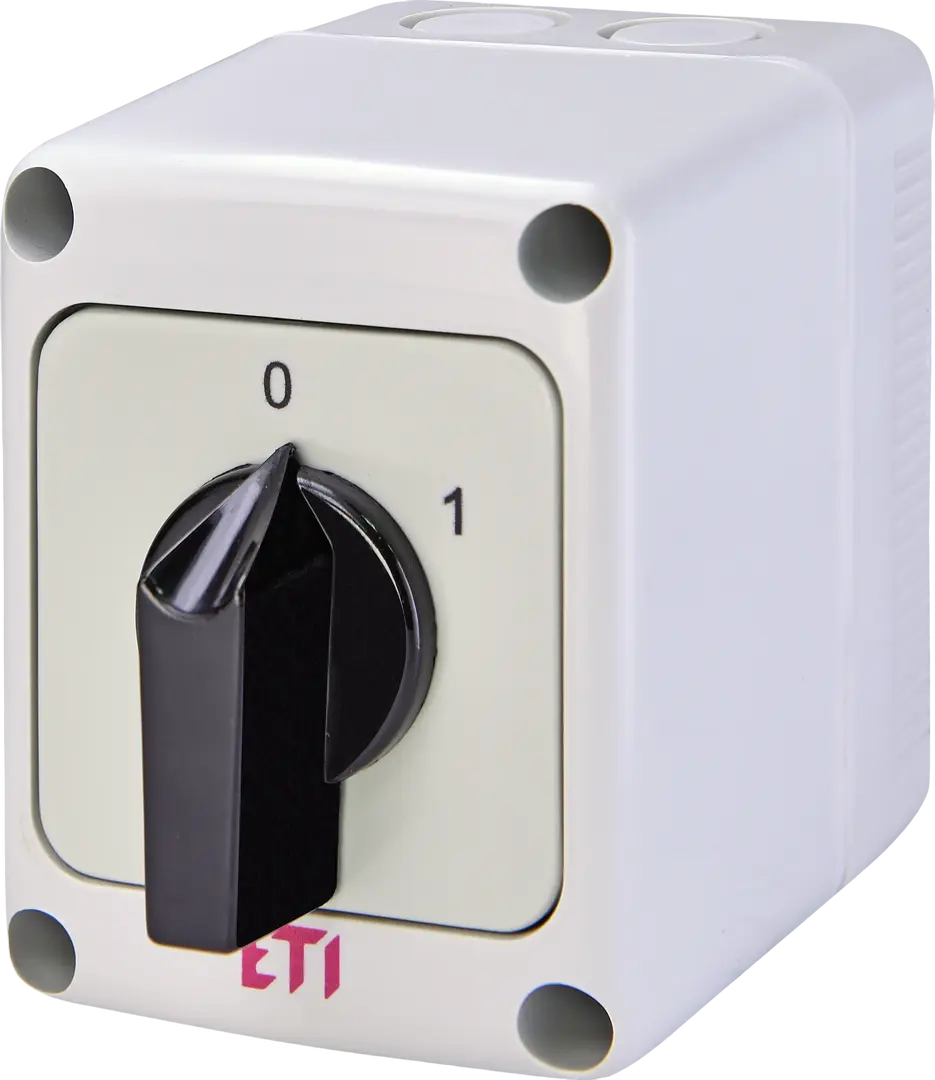

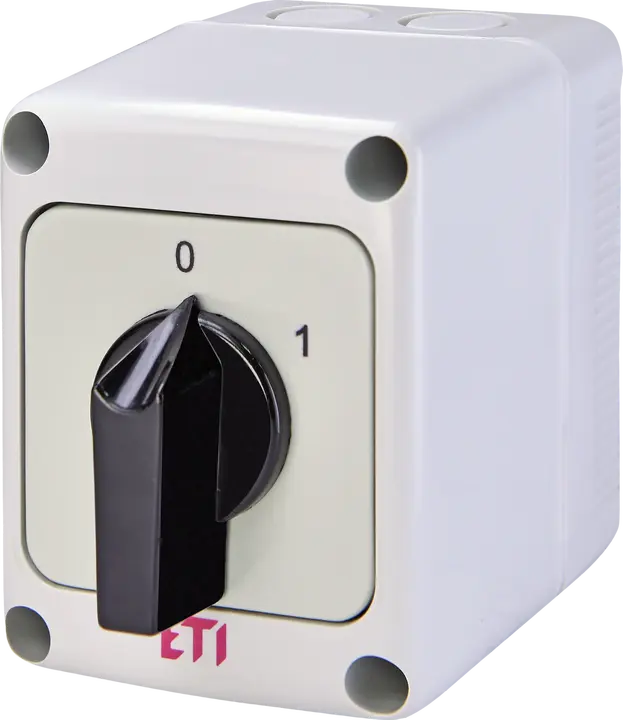

* CS 10 90 PN Bütykös kapcsoló
- ETI kód:
- 004773153
- Névleges áram:
- 10 A
- Katalóguscsoport:
- Bütykös kapcsoló szigetelő házban
- Szerelési mód:
- Front mounting
- Típus:
- 0-1 IP65
- Pólusok száma:
- 1
- Hőáram Ith (A):
- 10 A
- Névleges üzemi áram Ie AC-21 at 400V (A):
- 10 A
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 400 V
- Névleges szigetelési feszültség (V):
- 690 V
- Működés:
- ON-OFF (0-1) switches in housing with 60° switchin
5 Dokumentumok
15 Logisztika
Termék
- Tömeg
- 0,175 kg
- Net width
- 65 mm
- Net height
- 82 mm
- Net depth
- 97,3 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895662204
- Basic packaging weight
- 0,175 kg
- Basic packaging volume
- 0,76 dm³
Szállítási csomagolás
- Transport packaging quantity
- 44 pcs
- EAN code for a transport packaging
- 3838895662211
- Transport packaging weight
- 7,7 kg
- Transport packaging volume
- 33,44 dm³
- Pallet quantity
- 2 376 pcs
- Customs tariff
- 85363030
8 ETIM
- Model
- On/Off switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 1
- Complete device in housing
- Igen
- With zero (off) position
- Igen
- Rated operation power at AC-3, 400 V
- 6 kW
ETIM osztályozás – 9.0 verzió
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
19 Címkék
004773153Bütykös kapcsoló* CS 10 90 PNETISWITCHRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureRotary cam switch in insulated enclosureON-OFF switch in housing with 60 deg. sw. angle1pNemzetköziModuláris bilennő és forgó karos kapcsolókForgókaros kapcsolókLegnagyobb névleges üzemi feszültség Ur (V AC): 400 VHőáram Ith (A): 10 AMűködés: ON-OFF (0-1) switches in housing with 60° switchinPólusok száma: 1Névleges szigetelési feszültség (V): 690 VNévleges üzemi áram Ie AC-21 at 400V (A): 10 ABütykös kapcsoló Pólusok száma: 1 Hőáram Ith (A): 10 A Névleges üzemi áram Ie AC-21 at 400V (A): 10 A Működés: ON-OFF (0-1) switches in housing with 60° switchin
