004773211
Elavult

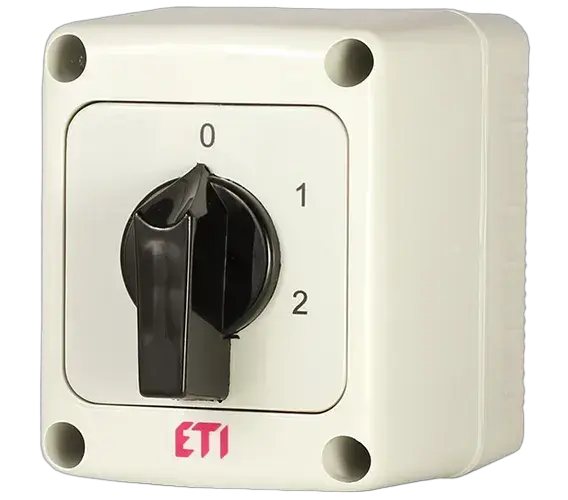

* CS 10 135 PN Bütykös kapcsoló
- ETI kód:
- 004773211
- Névleges áram:
- 10 A
- Katalóguscsoport:
- Bütykös kapcsoló szigetelő házban
- Szerelési mód:
- Front mounting
- Típus:
- 0-1-2 IP65
- Pólusok száma:
- 3
- Hőáram Ith (A):
- 10 A
- Névleges üzemi áram Ie AC-21 at 400V (A):
- 10 A
- Legnagyobb névleges üzemi feszültség Ur (V AC):
- 400 V
- Névleges szigetelési feszültség (V):
- 690 V
- Működés:
- Multistep switch (0-1-2) in housing with 60° switc
5 Dokumentumok
15 Logisztika
Termék
- Tömeg
- 0,225 kg
- Net width
- 65 mm
- Net height
- 82 mm
- Net depth
- 97,3 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895663614
- Basic packaging weight
- 0,225 kg
- Basic packaging volume
- 0,76 dm³
Szállítási csomagolás
- Transport packaging quantity
- 44 pcs
- EAN code for a transport packaging
- 3838895663621
- Transport packaging weight
- 9,9 kg
- Transport packaging volume
- 33,44 dm³
- Pallet quantity
- 2 376 pcs
- Customs tariff
- 85363010
8 ETIM
- Model
- Level switch
- Rated permanent current Iu
- 10 A
- Type of control element
- Turn button
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Complete device in housing
- Igen
- With zero (off) position
- Igen
- Rated operation power at AC-3, 400 V
- 6 kW
ETIM osztályozás – 9.0 verzió
