002159312

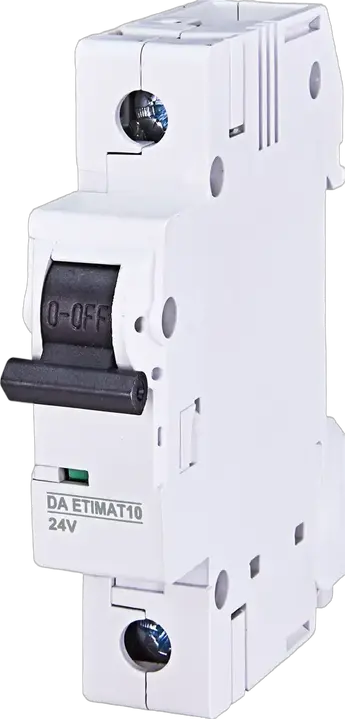

DA ETIMAT 10 24V AC/DC Munkaáramú kioldó
- ETI kód:
- 002159312
- Névleges feszültség AC (V):
- 24 V
- Névleges feszültség DC:
- 24 V
- Funkcionális tartozékok:
- Shunt trip release
- Katalóguscsoport:
- ETIMAT 6/10 tartozékok
- Alkalmazás:
- EN 60715
- DC tekercsfeszültség Uc (V):
- 24 V
- Funkció:
- Shunt trip release
- Névleges frekvencia (Hz):
- 50/60 Hz
- Névleges keresztemtszet:
- 1-25 mm²
- Maximális bekapcsolási áram:
- 3,6 A
- Szabványok:
- EN 60715
- Együtt használható a következővel:
- ETIMAT 6
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,103 kg
- Net width
- 18 mm
- Net height
- 87,2 mm
- Net depth
- 72,92 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895403401
- Basic packaging weight
- 0,119 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,037 m
- Basic packaging volume
- 0 m³
Szállítási csomagolás
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895403418
- Transport packaging weight
- 6,776 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2 808 pcs
- Customs tariff
- 85389099
10 ETIM
- Voltage type
- AC/DC
- Voltage type for actuating
- AC/DC
- Device fitting
- Miniature circuit breaker (MCB)
- Rated voltage
- 24 V
- Function
- Remote release
- Width in number of modular spacings
- 1
- Rated control supply voltage DC(Min)
- 24 V
- Rated control supply voltage AC 50 Hz(Min)
- 24 V
- Rated control supply voltage AC 50 Hz(Max)
- 24 V
- Rated control supply voltage DC(Max)
- 24 V
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
