004184526

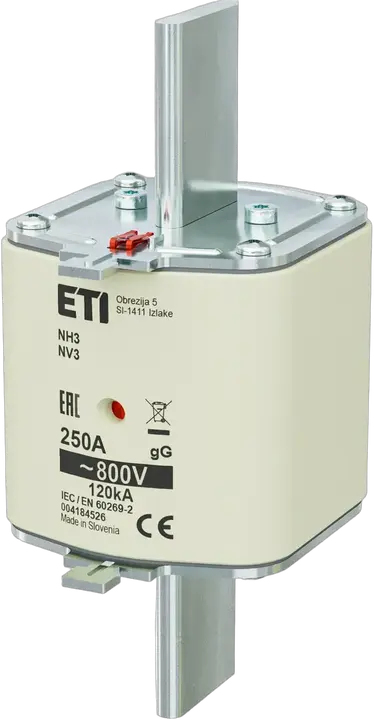

NH3 gG 250A/800V Olvadóbiztosító
- ETI kód:
- 004184526
- Típus:
- NH
- Méret:
- NH3
- Névleges áram:
- 250 A
- Karakterisztika:
- gG
- Indikátor:
- Kettős kiolvadásjelzés
- Névleges feszültség AC (V):
- 800 V
- Megszakítóképesség AC (kA):
- 120 kA
- Hőveszteség (0,7xIn) (W):
- 9,7 W
- Pd (W):
- 22 W
- Kiolvadási I^2t érték (A2s):
- 110 000
- I^2t érték (A2s):
- 1 100 000
- Szabványok:
- IEC 60269-2
- Alkalmazás:
- For cable protection on a.c. side of PV inverter
6 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838895946649
- Tömeg
- 800 g
- Net width
- 65 mm
- Net height
- 150,4 mm
- Net depth
- 83,4 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838895943693
- Basic packaging weight
- 2,488 kg
- Basic Packaging Dimensions Height
- 0,093 m
- Basic Packaging Dimensions Width
- 0,203 m
- Basic Packaging Dimensions Depth
- 0,153 m
- Basic packaging volume
- 0,003 m³
Szállítási csomagolás
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895943709
- Transport packaging weight
- 10,302 kg
- Transport Packaging Dimensions Height
- 0,255 m
- Transport Packaging Dimensions Width
- 0,295 m
- Transport Packaging Dimensions Depth
- 0,235 m
- Transport packaging volume
- 0,018 m³
- Pallet quantity
- 624 pcs
- Customs tariff
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 800
- Power loss at rated current
- 22 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 250 A
- Utilization category
- gG (cable protection/equipment protection)
ETIM osztályozás – 9.0 verzió
2 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
26 Címkék
004184526OlvadóbiztosítóNH3 gG 250A/800VGreen protectNH inverter protectionNH gG800V AC800V ACNH3NemzetköziNH rendszerű késes olvadóbiztosítókNH gPV késes olvadóbiztosítók napelemes alkalmazásokhoz, 800V a.cMéret: NH3Hőveszteség (0,7xIn) (W): 9.7 WI^2t érték (A2s): 1100000Karakterisztika: gGMegszakítóképesség AC (kA): 120 kAPd (W): 22 WKiolvadási I^2t érték (A2s): 110000Típus: NHAlkalmazás: For cable protection on a.c. side of PV inverterNévleges feszültség AC (V): 800 V/800 VSzabványok: IEC 60269-2Névleges áram: 250 A/250 AIndikátor: Kettős kiolvadásjelzésOlvadóbiztosító NV Típus: NH Méret: NH3 Névleges áram: 250 A/250 A Névleges feszültség AC (V): 800 V/800 V Karakterisztika: gG
