004184528

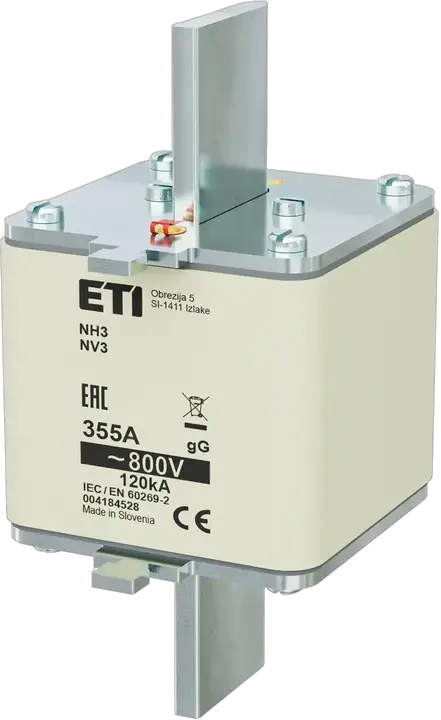

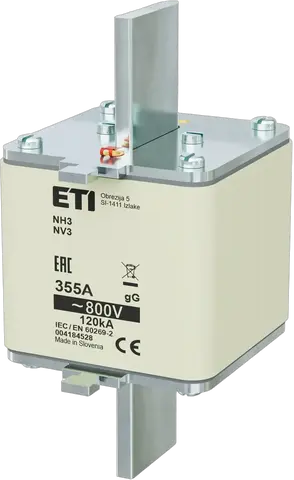

NH3 gG 355A/800V Olvadóbiztosító
- ETI kód:
- 004184528
- Típus:
- NH
- Méret:
- NH3
- Névleges áram:
- 355 A
- Karakterisztika:
- gG
- Indikátor:
- Felső kiolvadásjelző
- Névleges feszültség AC (V):
- 800 V
- Megszakítóképesség AC (kA):
- 120 kA
- Hőveszteség (0,7xIn) (W):
- 12,5 W
- Pd (W):
- 27,5 W
- Kiolvadási I^2t érték (A2s):
- 280 000
- I^2t érték (A2s):
- 1 700 000
- Szabványok:
- IEC 60269-2
- Alkalmazás:
- For cable protection on a.c. side of PV inverter
6 Dokumentumok
22 Logisztika
Termék
- EAN code for a single product
- 3838400111098
- Tömeg
- 1 300 g
- Net width
- 74 mm
- Net height
- 151,7 mm
- Net depth
- 87,5 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 3 pcs
- EAN code for a basic packaging
- 3838400111104
- Basic packaging weight
- 4,05 kg
- Basic Packaging Dimensions Height
- 0,103 m
- Basic Packaging Dimensions Width
- 0,244 m
- Basic Packaging Dimensions Depth
- 0,164 m
- Basic packaging volume
- 0,004 m³
Szállítási csomagolás
- Transport packaging quantity
- 15 pcs
- EAN code for a transport packaging
- 3838400111111
- Transport packaging weight
- 20,8 kg
- Transport Packaging Dimensions Height
- 0,23 m
- Transport Packaging Dimensions Width
- 0,38 m
- Transport Packaging Dimensions Depth
- 0,38 m
- Transport packaging volume
- 0,033 m³
- Pallet quantity
- 360 pcs
- Customs tariff
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 800
- Power loss at rated current
- 27,5 W
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 355 A
- Utilization category
- gG (cable protection/equipment protection)
ETIM osztályozás – 9.0 verzió
1 Diagramok
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
26 Címkék
004184528OlvadóbiztosítóNH3 gG 355A/800VGreen protectNH inverter protectionNH gG800V AC800V ACNH3 Top indicatorNemzetköziNH rendszerű késes olvadóbiztosítókNH gPV késes olvadóbiztosítók napelemes alkalmazásokhoz, 800V a.cMéret: NH3Hőveszteség (0,7xIn) (W): 12.5 WI^2t érték (A2s): 1700000Karakterisztika: gGMegszakítóképesség AC (kA): 120 kAPd (W): 27.5 WKiolvadási I^2t érték (A2s): 280000Típus: NHAlkalmazás: For cable protection on a.c. side of PV inverterNévleges feszültség AC (V): 800 V/800 VSzabványok: IEC 60269-2Névleges áram: 355 A/355 AIndikátor: Felső kiolvadásjelzőOlvadóbiztosító Típus: NH Méret: NH3 Névleges áram: 355 A/355 A Névleges feszültség AC (V): 800 V/800 V Karakterisztika: gG
