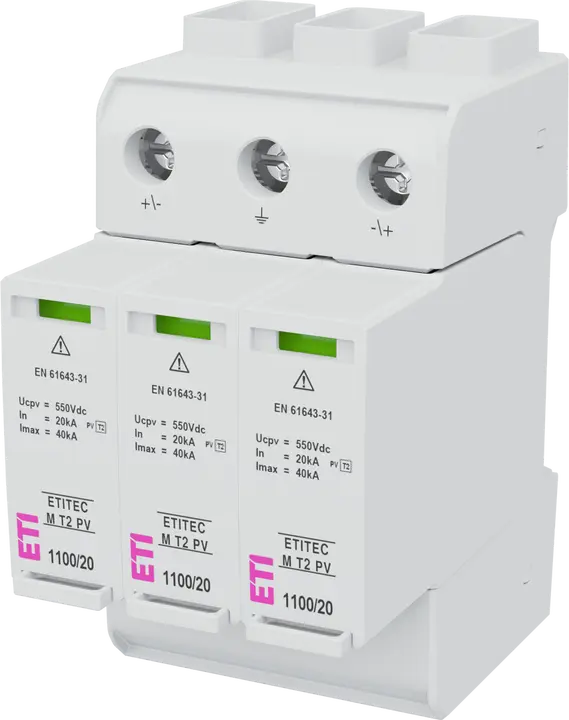

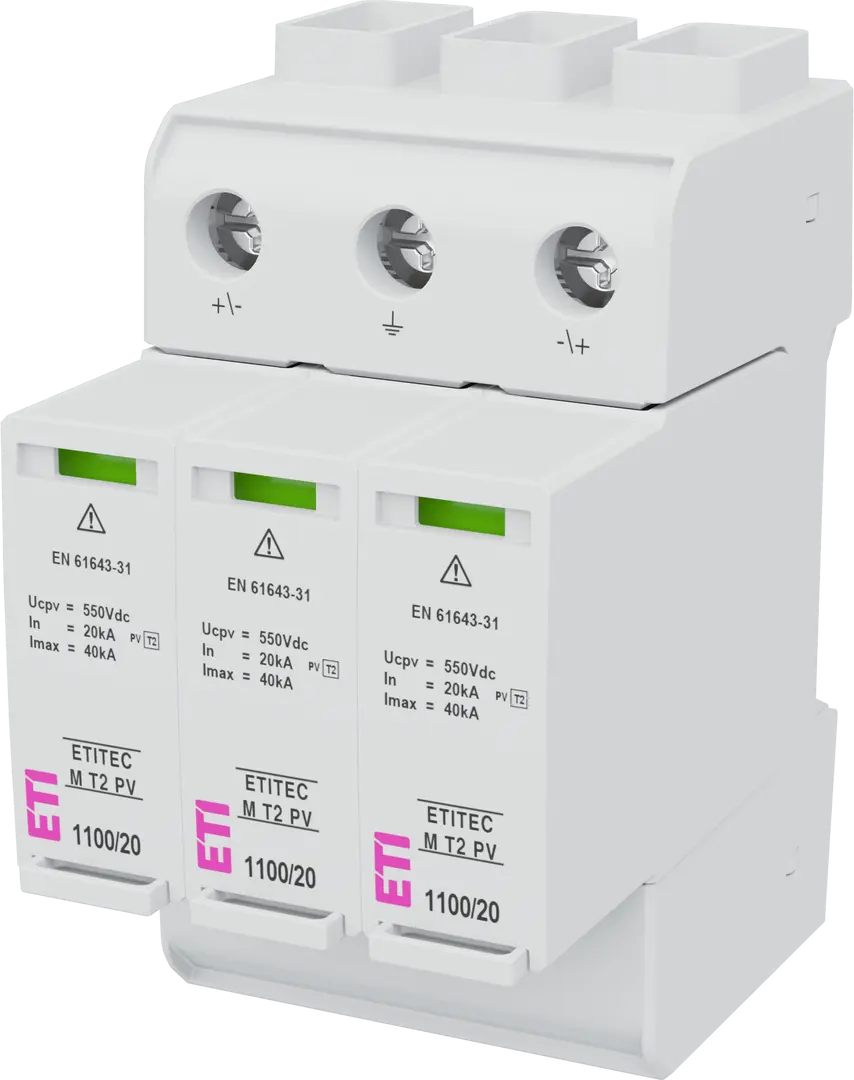

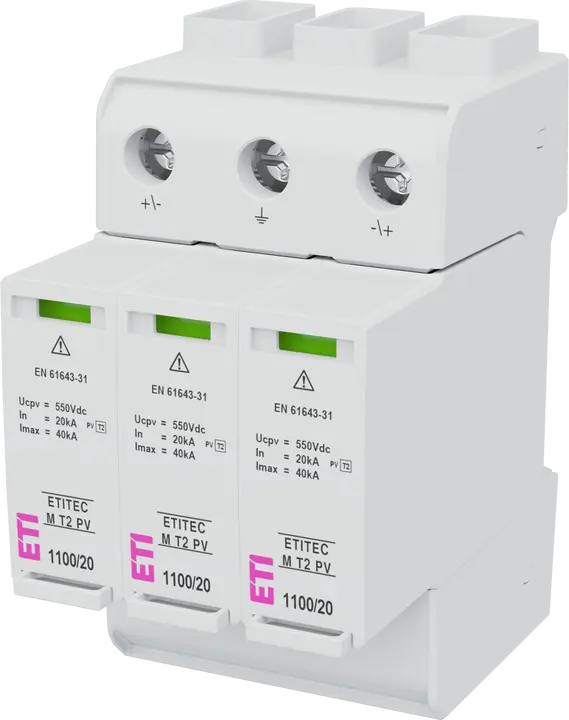

ETITEC M T2 PV 1100/20 Y RC Túlfeszültség levezető

ETI kód:: 002440516
Funkció:: SPD
Áram jellege:: DC
Csatlakoztatható vezető keresztmetszet (mm2):: 35 mm²
Típus:: T2
DC max continous operating voltage Uc:: 1 100 V
In (8/20):: 20 kA
Up - Védelmi feszültség szint (kV):: 3,8 kV
RC:: Yes
Szivárgó áram:: Yes
Hálózat:: PV
Modulok száma:: 3
Szerelés:: PV protection
Mélység (mm):: 70 mm
Alkalmazott technológia:: MOV
IP védettség:: IP20
Katalóguscsoport:: ETITEC M PV

Tartozékok

Termék

Tömeg: 0,406 kg
Net width: 54 mm
Net height: 110,6 mm
Net depth: 77,85 mm
Stock unit of measure: pcs

Alapcsomagolás

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895839439
Basic packaging weight: 0,401 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Szállítási csomagolás

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838895839446
Transport packaging weight: 2,086 kg
Transport Packaging Dimensions Height: 352 mm
Transport Packaging Dimensions Width: 115 mm
Transport Packaging Dimensions Depth: 109 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1 130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 1 100 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 11 kA
Voltage protection level: 3,8 kV
Max. PV-voltage: 916 V
Signalling at the device: Optical
Category type 2: Igen
With remote signalling contact: Igen
Nominal discharge surge current (8/20): 20 kA
System configuration DC: Igen
