002440582

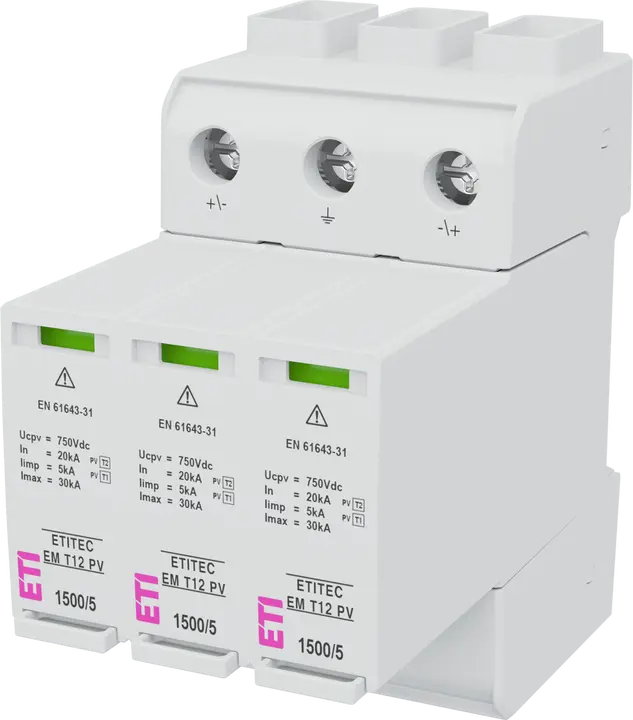

ETITEC EM T12 PV 1500/5 Y Túlfeszültség levezető
- ETI kód:
- 002440582
- Funkció:
- SPD
- Áram jellege:
- DC
- Csatlakoztatható vezető keresztmetszet (mm2):
- 35 mm²
- Típus:
- T1, T2
- DC max continous operating voltage Uc:
- 1 500 V
- Iimp(10/350) Lökőáram [kA]:
- 5 kA
- Iimp(10/350) - Teljes lökőáram (kA):
- 5 kA
- In (8/20):
- 20 kA
- Imax(8/20) [kA]:
- 30 kA
- Up - Védelmi feszültség szint (kV):
- 5 kV
- RC:
- No
- Szivárgó áram:
- Yes
- Hálózat:
- DC
- Modulok száma:
- 3
- Szerelés:
- PV protection
- Mélység (mm):
- 86 mm
- Alkalmazott technológia:
- MOV
- IP védettség:
- IP20
- Katalóguscsoport:
- ETITEC EM PV
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,488 kg
- Net width
- 54 mm
- Net height
- 101,2 mm
- Net depth
- 95,63 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895852995
- Basic packaging weight
- 0,46 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Szállítási csomagolás
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895853008
- Transport packaging weight
- 2,381 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1 130 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 5 kV
- Max. PV-voltage
- 1 250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Igen
