001102300

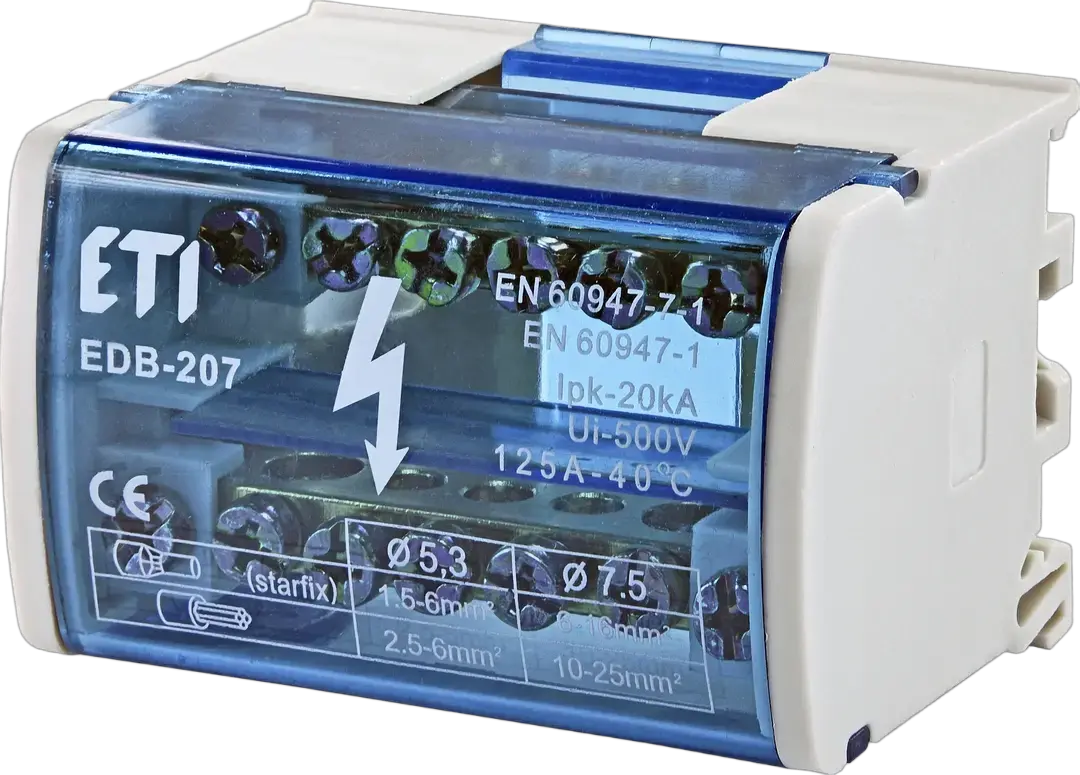

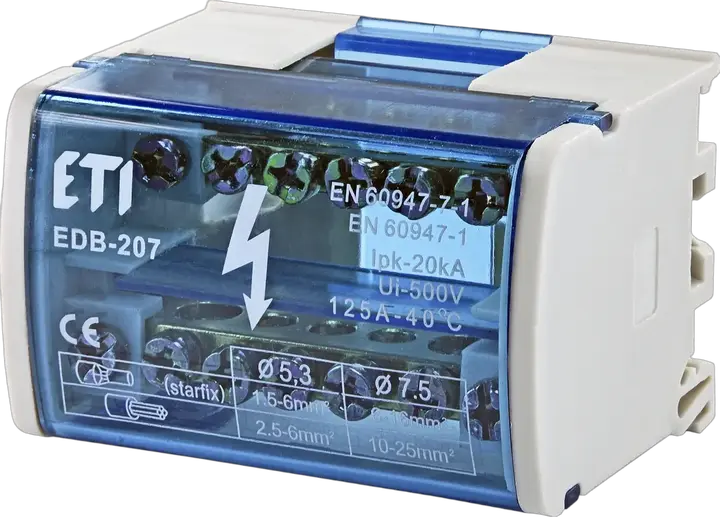

EDB-207 Elosztó blokk
- ETI kód:
- 001102300
- Típus tartozékok:
- EDB DIN rail distribution blocks
- Szín:
- Szürke
- Pólusok száma:
- 2
- Katalóguscsoport:
- EDB DIN sínes elosztóblokkok
- Katalógus alcsoport:
- EDB DIN rail distribution blocks
- Szerelési mód:
- TH 35
- Névleges áram:
- 125 A
- Névleges feszültség AC (V):
- 400 V
- Névleges feszültség DC:
- 400 V
- Névleges szigetelési feszültség (V):
- 500 V
- Zárlati megszakítóképesség (kA):
- 20 kA
- Csatlakozók száma:
- 2x7
- Magasság (mm):
- 50 mm
- Szélesség (mm):
- 65 mm
- Mélység (mm):
- 42 mm
- Névleges keresztemtszet:
- 1.5-16 mm²
- Test anyaga:
- PA
- Csatlakozó anyaga:
- MO-57
- Működési hőmérséklet (°C):
- -30-85 °C
5 Dokumentumok
15 Logisztika
Termék
- Tömeg
- 0,14 kg
- Net width
- 65,7 mm
- Net height
- 44,9 mm
- Net depth
- 50,88 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895633303
- Basic packaging weight
- 0,14 kg
- Basic packaging volume
- 0,136 dm³
Szállítási csomagolás
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895633310
- Transport packaging weight
- 14 kg
- Transport packaging volume
- 13,6 dm³
- Pallet quantity
- 5 700 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 65 mm
- Transparent
- Igen
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 2
- Number of clamp positions per pole
- 7
- Closing plate required
- Igen
- Depth
- 42 mm
- Rated voltage
- 400 V
- Colour
- Grey
- Height
- 50 mm
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section solid-core(Max)
- 16 mm²
ETIM osztályozás – 9.0 verzió
1 Szoftver és illesztőprogramok
A szoftver jelen állapotában kerül kiszállításra, mindenféle garancia nélkül. A szerző nem köteles támogatást, szolgáltatást, javításokat vagy frissítéseket nyújtani az ingyenes szoftverprogramokhoz vagy illesztőprogramokhoz.
27 Címkék
001102300Elosztó blokkEDB-207ETIBOXElosztó blokkokElosztó blokkokElosztó blokkokElosztó blokkok2pNemzetköziTokozatok, elosztó szekrények, szerelvényekElosztó blokkokMagasság (mm): 50 mmCsatlakozó anyaga: MO-57Mélység (mm): 42 mmMűködési hőmérséklet (°C): -30 °C-85 °CZárlati megszakítóképesség (kA): 20 kA/20 kANévleges szigetelési feszültség (V): 500 VNévleges keresztemtszet: 1.5 mm²-16 mm²Névleges feszültség AC (V): 400 V/400 VSzerelési mód: TH 35Csatlakozók száma: 2x7Névleges feszültség DC: 400 V/400 VSzélesség (mm): 65 mmNévleges áram: 125 A/125 ATest anyaga: PAElosztó blokk TOWAR Szerelési mód: TH 35 Névleges áram: 125 A/125 A Zárlati megszakítóképesség (kA): 20 kA/20 kA Magasság (mm): 50 mm Szélesség (mm): 65 mm Mélység (mm): 42 mm Névleges keresztemtszet: 1.5 mm²-16 mm²
