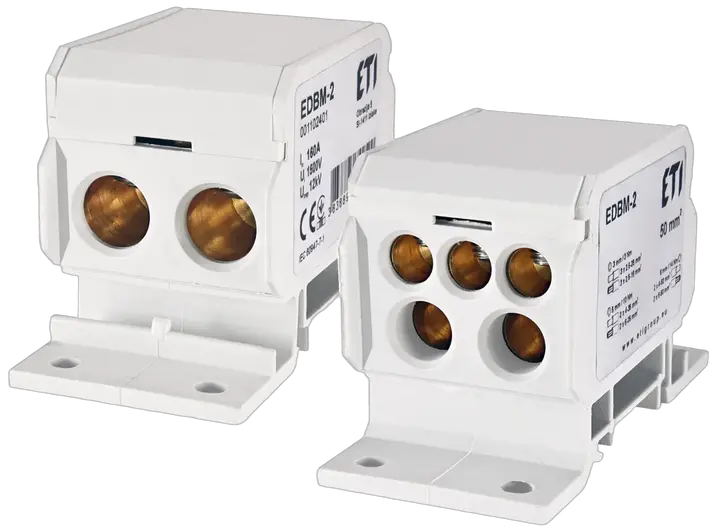

EDBM-2 Elosztó blokk

ETI kód:: 001102401
Típus tartozékok:: EDB DIN rail distribution blocks
Katalóguscsoport:: EDB DIN sínes elosztóblokkok
Katalógus alcsoport:: EDBM DIN rail distribution blocks
Maximális bementi keresztmetszet, mm2:: 50 mm²
Forrás:: L
Szerelési mód:: TH 35
Névleges áram:: 160 A
Névleges feszültség AC (V):: 1500 V
Névleges feszültség DC:: 1500 V
Névleges szigetelési feszültség (V):: 1 500 V
Zárlati megszakítóképesség (kA):: 12 kA
Magasság (mm):: 44 mm
Szélesség (mm):: 40 mm
Mélység (mm):: 80 mm
Névleges keresztemtszet:: 2.5-50 mm²
Test anyaga:: PA6 GF25
Csatlakozó anyaga:: MO-58

Termék

EAN code for a single product: 3838895742500
Tömeg: 0,23 kg
Net width: 40 mm
Net height: 79 mm
Net depth: 50,6 mm
Stock unit of measure: pcs

Alapcsomagolás

Basic packaging quantity: 5 pcs
EAN code for a basic packaging: 3838895733904
Basic packaging weight: 1,16 kg
Basic packaging volume: 1,04 dm³

Szállítási csomagolás

Transport packaging quantity: 100 pcs
EAN code for a transport packaging: 3838895733911
Transport packaging weight: 23,2 kg
Transport packaging volume: 20,8 dm³
Pallet quantity: 3 000 pcs
Customs tariff: 85369010

Width: 40 mm
Material insulation body: Thermoplastic
Rated current In: 160 A
Mounting method: Other
Number of poles: 1
Number of clamp positions per pole: 7
Depth: 80 mm
Rated voltage: 1 500 V
Colour: Grey
Height: 44 mm
Connectable conductor cross section solid-core(Min): 4 mm²
Operating temperature(Min): -25 °C
Connectable conductor cross section solid-core(Max): 50 mm²
Operating temperature(Max): 80 °C

ETIM osztályozás – 9.0 verzió
