001102305

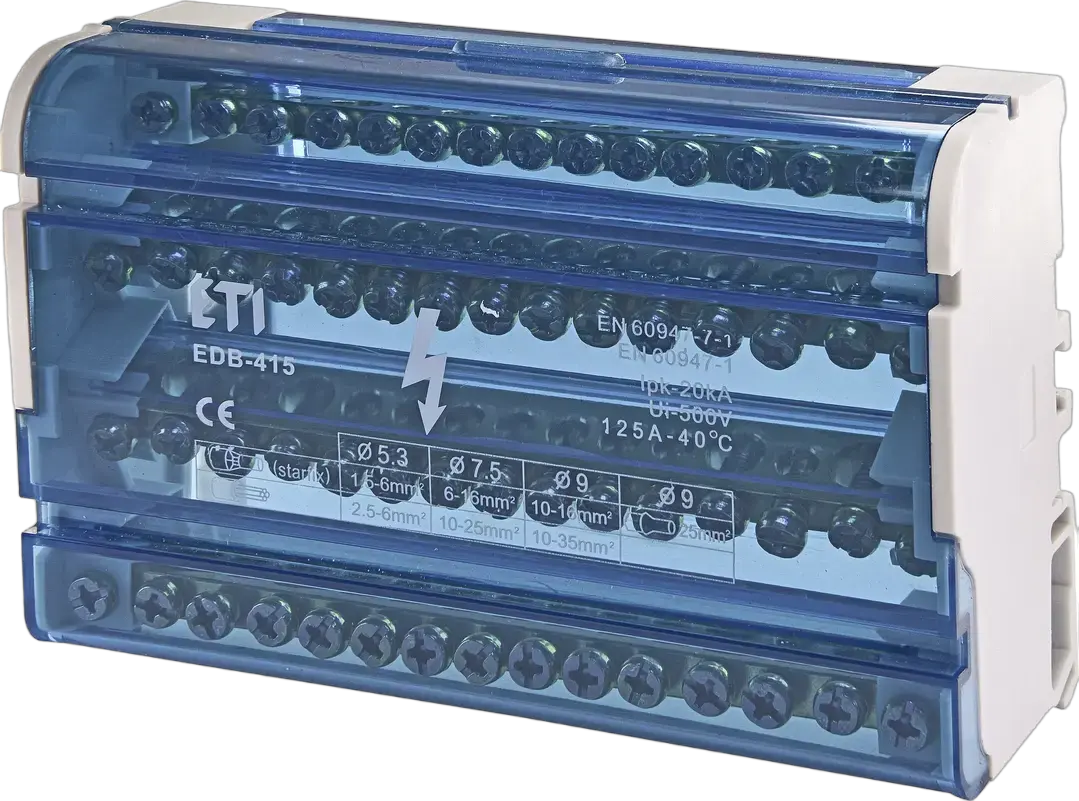

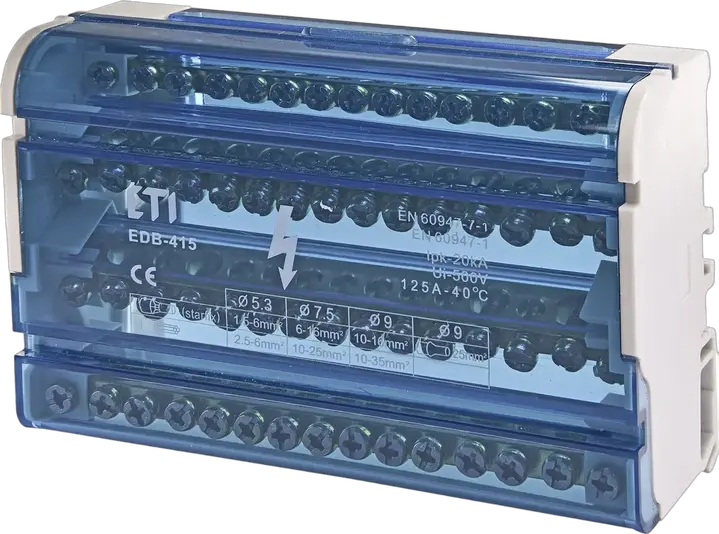

EDB-415 Elosztó blokk
- ETI kód:
- 001102305
- Típus tartozékok:
- EDB DIN rail distribution blocks
- Szín:
- Szürke
- Pólusok száma:
- 4
- Katalóguscsoport:
- EDB DIN sínes elosztóblokkok
- Katalógus alcsoport:
- EDB DIN rail distribution blocks
- Szerelési mód:
- TH 35
- Névleges áram:
- 125 A
- Névleges feszültség AC (V):
- 400 V
- Névleges feszültség DC:
- 400 V
- Névleges szigetelési feszültség (V):
- 500 V
- Zárlati megszakítóképesség (kA):
- 20 kA
- Csatlakozók száma:
- 4x15
- Magasság (mm):
- 50 mm
- Szélesség (mm):
- 133 mm
- Mélység (mm):
- 88 mm
- Névleges keresztemtszet:
- 1.5-16 mm²
- Test anyaga:
- PA
- Csatlakozó anyaga:
- MO-57
- Működési hőmérséklet (°C):
- -30-85 °C
5 Dokumentumok
15 Logisztika
Termék
- Tömeg
- 0,46 kg
- Net width
- 132,7 mm
- Net height
- 89,4 mm
- Net depth
- 50,3 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895633402
- Basic packaging weight
- 0,46 kg
- Basic packaging volume
- 0,585 dm³
Szállítási csomagolás
- Transport packaging quantity
- 50 pcs
- EAN code for a transport packaging
- 3838895633419
- Transport packaging weight
- 23 kg
- Transport packaging volume
- 29,25 dm³
- Pallet quantity
- 1 200 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 133 mm
- Transparent
- Igen
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 4
- Number of clamp positions per pole
- 15
- Closing plate required
- Igen
- Depth
- 88 mm
- Rated voltage
- 400 V
- Colour
- Grey
- Height
- 50 mm
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section solid-core(Max)
- 16 mm²
ETIM osztályozás – 9.0 verzió
