002440623

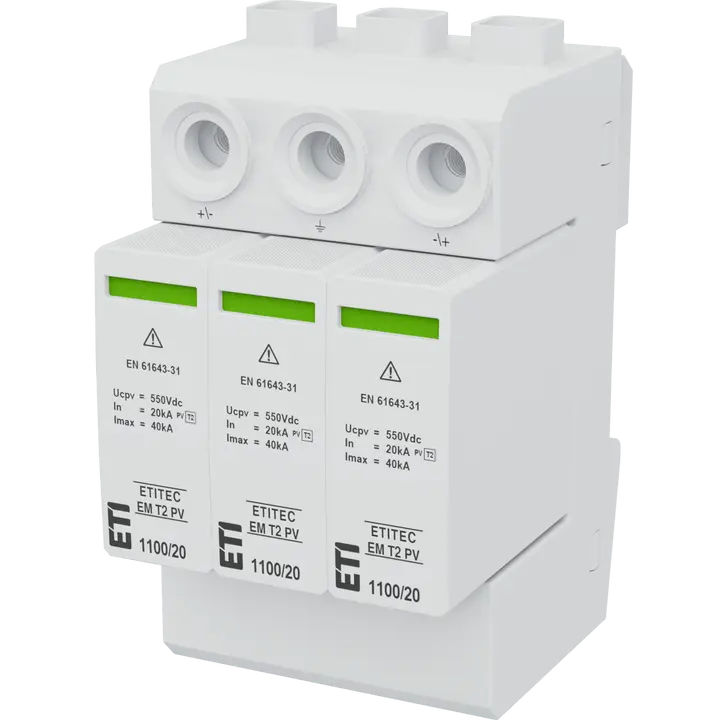

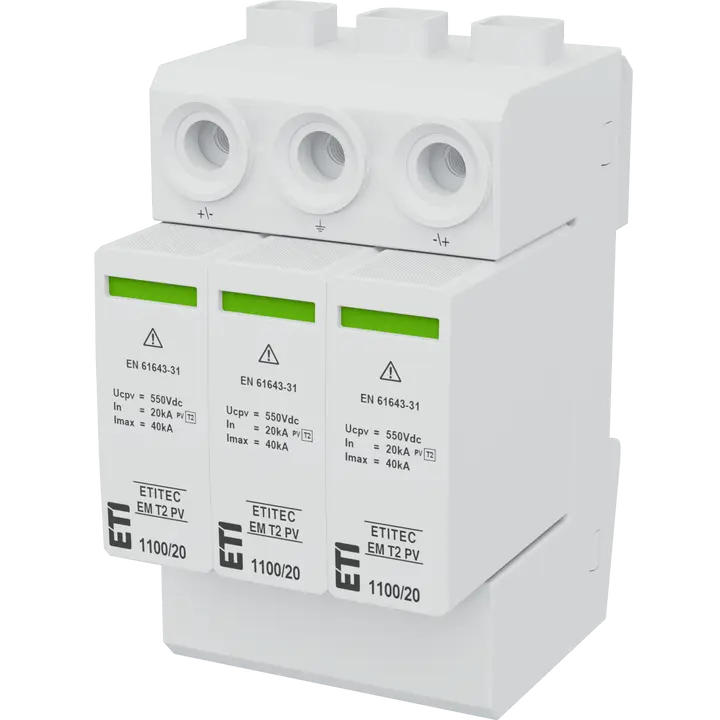

ETITEC EM T2 PV 1100/20 Y Túlfeszültség levezető
- ETI kód:
- 002440623
- Funkció:
- SPD
- Áram jellege:
- DC
- Csatlakoztatható vezető keresztmetszet (mm2):
- 35 mm²
- Típus:
- T2
- DC max continous operating voltage Uc:
- 1 100 V
- In (8/20):
- 20 kA
- Up - Védelmi feszültség szint (kV):
- 3,9 kV
- RC:
- No
- Szivárgó áram:
- Yes
- Hálózat:
- PV
- Modulok száma:
- 3
- Szerelés:
- PV protection
- Mélység (mm):
- 60 mm
- Alkalmazott technológia:
- MOV
- IP védettség:
- IP20
- Katalóguscsoport:
- ETITEC EM PV
6 Dokumentumok
21 Logisztika
Termék
- Tömeg
- 0,329 kg
- Net width
- 54,2 mm
- Net height
- 95,4 mm
- Net depth
- 66,37 mm
- Stock unit of measure
- pcs
Alapcsomagolás
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895877981
- Basic packaging weight
- 0,359 kg
- Basic Packaging Dimensions Height
- 81 mm
- Basic Packaging Dimensions Width
- 61 mm
- Basic Packaging Dimensions Depth
- 109 mm
- Basic packaging volume
- 0,539 dm³
Szállítási csomagolás
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895877998
- Transport packaging weight
- 1,876 kg
- Transport Packaging Dimensions Height
- 86 mm
- Transport Packaging Dimensions Width
- 301 mm
- Transport Packaging Dimensions Depth
- 119 mm
- Transport packaging volume
- 3,08 dm³
- Pallet quantity
- 1 620 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 100 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 9 kA
- Voltage protection level
- 3,9 kV
- Max. PV-voltage
- 916 V
- Signalling at the device
- Optical
- Category type 2
- Igen
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- Igen
ETIM osztályozás – 9.0 verzió
